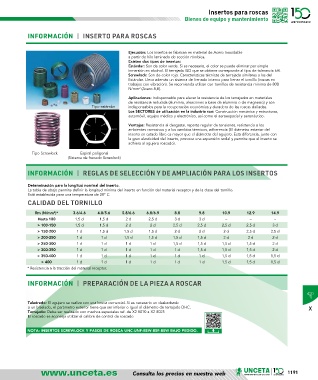

Insertos para roscas
Bienes de equipo y mantenimiento

INFORMACIÓN | INSERTO PARA ROSCAS

Ejecución: Los insertos se fabrican en material de Acero Inoxidable
a partir de hilo laminado de sección rómbica.
Existen dos tipos de insertos:
Estándar: Son de color verde. Si es necesario, el color se puede eliminar por simple
inmersión en alcohol. El terrajado ISO que se obtiene corresponde al tipo de tolerancia 6H.
Screwlock: Son de color rojo. Características técnicas de terrajado similares a las del
Estándar. Lleva además un sistema de frenado interno para frenar el tornillo (roscas en
trabajos con vibración). Se recomienda utilizar con tornillos de resistencia mínima de 800
N/mm (Acero 8,8).
2
Aplicaciones: Indispensable para elevar la resistencia de los terrajados en materiales
de resistencia reducida (aluminio, aleaciones a base de aluminio o de magnesio) y son
Tipo estándar indispensables para la recuperación económica y duradera de las roscas dañadas.
Los SECTORES de utilización en la industria son: Construcción mecánica y estructuras,
automóvil, equipo médico y electrónico, así como el aeroespacial y aeronáutico.
Ventajas: Resistencia al desgaste, reparto regular de tensiones, resistencia a los
ambientes corrosivos y a los cambios térmicos, adherencia (El diámetro exterior del
inserto en estado libre es mayor que el diámetro del agujero. Esta diferencia, junto con
la gran elasticidad del inserto, provoca una expansión radial y permite que el inserto se
adhiera al agujero roscado).
Tipo Screwlock Espiral poligonal
(Sistema de frenado Screwlock)

INFORMACIÓN | REGLAS DE SELECCIÓN Y DE AMPLIACIÓN PARA LOS INSERTOS

Determinación para la longitud nominal del inserto.
La tabla de abajo permite definir la longitud mínima del inserto en función del material receptor y de la clase del tornillo.
Está establecida para una temperatura de 20 ° C.
CALIDAD DEL TORNILLO

Rm (N/mm )* 3.6/4.6 4.8/5.6 5.8/6.6 6.8/6.9 8.8 9.8 10.9 12.9 14.9
2
Hasta 100 1,5 d 1,5 d 2 d 2,5 d 3 d 3 d – – –
> 100-150 1,5 d 1,5 d 2 d 2 d 2,5 d 2,5 d 2,5 d 2,5 d 3 d
> 150-200 1 d 1,5 d 1,5 d 1,5 d 2 d 2 d 2 d 2,5 d 2,5 d
> 200-250 1 d 1 d 1,5 d 1,5 d 1,5 d 1,5 d 2 d 2 d 2 d
> 250-300 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 1,5 d 2 d
> 300-350 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 2 d
> 350-400 1 d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d
> 400 1 d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d
* Resistencia a la tracción del material receptor.
INFORMACIÓN | PREPARACIÓN DE LA PIEZA A ROSCAR

Taladrado: El agujero se realiza con una broca comercial. Si es necesario un desbarbado
o un biselado, el parámetro exterior tiene que ser inferior o igual al diámetro de terrajado DHC. X
Terrajado: Debe ser realizado con machos especiales ref. de X2 8010 a X2 8025
El roscado se aconseja utilizar el calibre de control de roscado

NOTA: INSERTOS SCREWLOCK Y PASOS DE ROSCA UNC-UNF-BSW-BSF-BSW BAJO PEDIDO.
