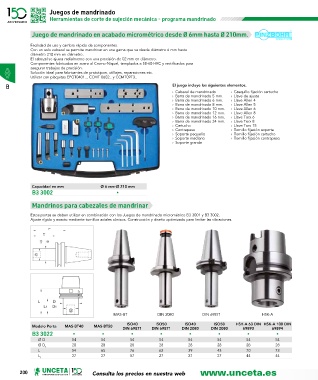

Juegos de mandrinado
Herramientas de corte de sujeción mecánica - programa mandrinado

Juego de mandrinado en acabado micrométrico desde Ø 6mm hasta Ø 210mm.

Facilidad de uso y cambio rápido de componentes.
Con un solo cabezal se permite mandrinar en una gama que va desde diámetro 6 mm hasta
diámetro 210 mm en diámetro.
El cabezal se ajusta radialmente con una precisión de 02 mm en diámetro.
Componentes fabricados en acero al Cromo-Niquel, templados a 58-60 HRC y rectificados para
asegurar trabajos de precisión.
Solución ideal para fabricantes de prototipos, utillajes, reparaciones etc.
Utilizar con plaquitas EPGT0401.., CCMT 0602.. y CCMT09T3..
B El juego incluye los siguientes elementos.
› Cabezal de mandrinado › Casquillo fijación cartucho
› Barra de mandrinado 5 mm. › Llave de ajuste
› Barra de mandrinado 6 mm. › Llave Allen 4
› Barra de mandrinado 8 mm. › Llave Allen 5
› Barra de mandrinado 10 mm. › Llave Allen 6
› Barra de mandrinado 12 mm. › Llave Allen 8
› Barra de mandrinado 16 mm. › Llave Torx 6
› Barra de mandrinado 34 mm. › Llave Torx 8
› Cartucho › Llave Torx 15
› Contrapeso › Tornillo fijación soporte
› Soporte pequeño › Tornillo fijación cartucho
› Soporte mediano › Tornillo fijación contrapeso
› Soporte grande

Capacidad en mm Ø 6 mm-Ø 210 mm
B3 3002 •
Mandrinos para cabezales de mandrinar

Estos portas se deben utilizar en combinación con los Juegos de mandrinado micrométrico B3 3001 y B3 3002.
Ajuste rígido y exacto mediante tornillos axiales cónicos. Construcción y diseño optimizado para limitar las vibraciones.

MAS-BT DIN 2080 DIN 69871 HSK-A
ISO40 ISO50 ISO40 ISO50 HSK-A 63 DIN HSK-A 100 DIN
Modelo Porta MAS-BT40 MAS-BT50
DIN 69871 DIN 69871 DIN 2080 DIN 2080 69893 69894
B3 3022 • • • • • • • •
Ø D 54 54 54 54 54 54 54 54
Ø D 28 28 28 28 28 28 28 28
1
L 54 65 76 62 39 43 70 73
L 1 27 27 57 27 27 27 44 44
