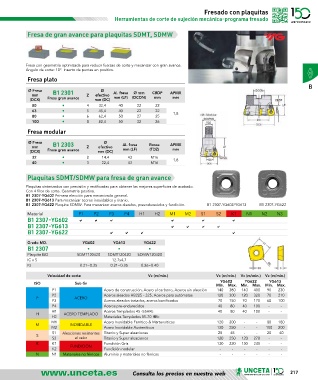

Fresado con plaquitas
Herramientas de corte de sujeción mecánica-programa fresado

Fresa de gran avance para plaquitas SDMT, SDMW

Fresa con geometría optimizada para reducir fuerzas de corte y mecanizar con gran avance.
Ángulo de corte: 10º. Inserto de puntas en positivo.
Fresa plato
B
Ø Fresa B1 2301 Ø Al. fresa Ø mm CBDP APMX
mm Z efectivo mm (LF) (DCON) mm mm
(DCX) Fresa gran avance mm (DC)
50 • 4 32,4 40 22 22
63 • 5 45,4 40 22 22 1,8
80 • 6 62,4 50 27 25
100 • 8 82,4 50 32 26
Fresa modular
Ø Fresa B1 2303 Ø Al. fresa Rosca APMX
mm Z efectivo
(DCX) Fresa gran avance mm (DC) mm (LF) (TDZ) mm
32 • 2 14,4 43 M16 1,8
40 • 3 22,4 43 M16

Plaquitas SDMT/SDMW para fresa de gran avance

Plaquitas sinterizados con precisión y rectificadas para obtener las mejores superficies de acabado.
Con 4 filos de corte. Geometría positiva.
B1 2307-YG602 Primera elección para mecanizado general.
B1 2307-YG613 Para mecanizar aceros inoxidables y titanio.
B1 2307-YG622 Plaquita SDMW. Para mecanizar aceros aleados, preendurecidos y fundición. B1 2307-YG602/YG613 B1 2307-YG622
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
B1 2307-YG602 a a a a a a
B1 2307-YG613 a a a a
B1 2307-YG622 a a a a

Grado MD. YG602 YG613 YG622
B1 2307 • • •
Plaquita ISO SDMT120420 SDMT120420 SDMW120420
IC x S 12.7x4.7
Fz 0.21~0.35 0.21~0.35 0.26~0.40
Velocidad de corte Vc (m/min.) Vc (m/min.) Vc (m/min.) Vc (m/min.)
YG602 YG622 YG613
ISO Sub Gr
Min. Max. Min. Max. Min. Max.
P1 Acero de construcción, Acero al carbono, Aceros sin aleación 140 380 140 400 90 230
P2 Aceros aleados HB225 - 325, Aceros para autómatas 120 300 120 320 70 210
P ACERO
P3 Aceros aleados tratados, aceros bonificados 70 150 70 170 60 100
P4 Aceros pre-endurecidos 40 80 40 100 - -
H1 Aceros Templados 45 -55HRc 40 80 40 100 - -
H ACERO TEMPLADO
H2 Materiales Templados 55-70 HRc
M1 Acero Inoxidable Ferrítico & Martensíticos 120 200 - - 80 180
M INOXIDABLE
M2 Acero Inoxidable Austeníticos 130 250 - - 100 200
S1 Aleaciones resistentes Titanio y Super aleaciones 25 45 - - 20 40
S
S2 al calor Titanio y Super aleaciones 120 250 120 270 - -
K K1 FUNDICIÓN Fundición Gris 130 220 130 240 - -
K2 Fundición nodular - - - - - -
N N1 Materiales no férricos Aluminio y materiales no férricos - - - - - -

Consulta los precios en nuestra web 217
