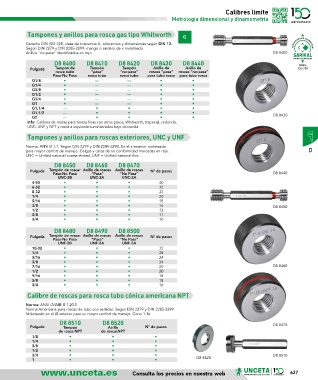

Page 627 - U148_CAT_BAJA

Calibres límite
Metrología dimensional y dinamometría

Tampones y anillos para rosca gas tipo Whitworth

Derecha DIN ISO 228, clase de tolerancia A, tolerancias y dimensiones según DIN 13.
Según DIN 2279 y DIN 2285-2299. mango o asidero de x moleteado.
Anillos “no-pasa” identificados en rojo. D8 8400
D8 8400 D8 8410 D8 8420 D8 8430 D8 8440 PÁGS.
Pulgada Tampón de Tampón Tampón Anillo de Anillo de 731-739
rosca tubo “pasa” “no-pasa” roscas “pasa” roscas “no-pasa”
Pasa-No Pasa rosca tubo rosca tubo para tubo rosca para tubo rosca
G1/8 • — — • •
G1/4 • — — • •
G3/8 • — — • •
G1/2 • — — • •
G3/4 • — — • •
G1 • — — • •
G1,1/4 — • • • •
G1,1/2 — • • • • D8 8430
G2 — • • • •
Info: Calibres de roscas para roscas finas con otros pasos, Whitworth, trapecial, redonda,
UNC, UNF y NPT y rosca a izquierda suministrados bajo demanda.
Tampones y anillos para roscas exteriores, UNC y UNF
Norma: ANSI B 1,1. Según DIN 2279 y DIN 2285-2299. En el x exterior moleteado
para mayor confort de manejo. Galgas y caras de no conformidad marcadas en rojo. D
UNC = Unified national coarse thread. UNF = Unified national fine.
D8 8450 D8 8460 D8 8470
Pulgada Tampón de roscar Anillo de roscas Anillo de roscas Nº de pasos
Pasa-No Pasa “Pasa” “No Pasa” D8 8440
UNC-2B UNC-2A UNC-2A
4-40 • • • 40
6-32 • • • 32
8-32 • • • 32
1/4 • • • 20
5/16 • • • 18
3/8 • • • 16 D8 8450
1/2 • • • 13
5/8 • • • 11
3/4 • • • 10
D8 8480 D8 8490 D8 8500
Pulgada Tampón de roscar Anillo de roscas Anillo de roscas Nº de pasos
Pasa-No Pasa “Pasa” “No Pasa”
UNF-2B UNF-2A UNF-2A
10-32 • • • 32
1/4 • • • 28
5/16 • • • 24
3/8 • • • 24
7/16 • • • 20 D8 8460
1/2 • • • 20
9/16 • • • 18
5/8 • • • 18
3/4 • • • 16
Calibre de roscas para rosca tubo cónica americana NPT

Norma: ANSI /ASME B 1.20.1
Norma Americana para roscas de tubo con sellador. Según DIN 2279 y DIN 2285-2299.
Moleteado en el Ø exterior para un mayor confort de manejo. Cono 1:16
D8 8510 D8 8520
Pulgada Tampón Anillo Nº de pasos D8 8470
de rosca NPT de roscasNPT
1/8 • • •
1/4 • • •
3/8 • • •
1/2 • • •
3/4 • • • D8 8510
1 • • • D8 8520

Consulta los precios en nuestra web 627
