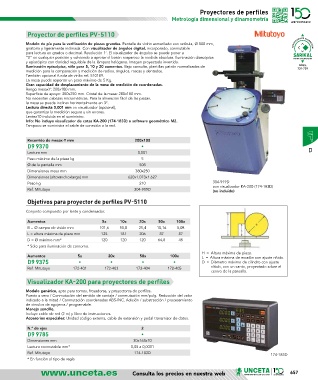

Proyectores de perfiles
Metrología dimensional y dinamometría

Proyector de perfiles PV-5110

Modelo de pie para la verificación de piezas grandes. Pantalla de vidrio esmerilado con retícula, Ø 508 mm,
giratoria y ligeramente inclinada. Con visualizador de ángulos digital, incorporado, conmutable
para lectura en grados o decimal. Resolución 1’. El visualizador de ángulos se puede poner a
“0” en cualquier posición y volviendo a apretar el botón reaparece la medida absoluta. Iluminación diascópica
y episcópica con claridad regulable de la lámpara halógena. Imagen proyectada invertida.
PÁGS.
Iluminación episcópica, sólo para 5, 10 y 20 aumentos. Bajo consulta, plantillas patrón normalizadas de 731-739
medición para la comparación y medición de radios, ángulos, roscas y dentados.
También opcional funda de vinilo ref. 510189.
La mesa puede soportar un peso máximo de 5 Kg.
Gran capacidad de desplazamiento de la mesa de medición de coordenadas.
Rango mesaxY: 200x100 mm.
Superficie de apoyo: 380x250 mm. Cristal de la mesa: 280x180 mm.
No necesitan cabezas micrométricas. Para la alineación fácil de las piezas,
la mesa se puede inclinar horizontalmente en 3°.
Lectura directa 0,001 mm en visualizador (opcional),
que garantiza la medición segura y sin errores.
Lentex10 incluida en el suministro.
Info: No incluye visualizador de cotas KA-200 (174-183D) o software geométrico M2.
Tampoco se suministra el cable de conexión a la red.

Recorrido de mesax-Y mm 200x100
D9 9370 •
Lectura mm 0,001 D
Peso máximo de la pieza kg 5
Ø de la pantalla mm 508
Dimensiones mesa mm 380x250
Dimensiones (altoxanchoxlargo) mm 620x1.073x1.627
Peso kg 210 304-919D
con visualizador KA-200 (174-183D)
Ref. Mitutoyo 304-919D (no incluido)
Objetivos para proyector de perfiles PV-5110
Conjunto compuesto por lente y condensador.

Aumentos 5x 10x 20x 50x 100x
B = Ø campo de visión mm 101,6 50,8 25,4 10,16 5,08
L = altura máxima de pieza mm 125 181 206 87 87
D = Ø máximo mm* 120 120 120 64,8 45
* Sólo para iluminación de contorno.
H = Altura máxima de pieza.
Aumentos 5x 20x 50x 100x L = Altura máxima de escalón con ajuste nítido.
D9 9375 • • • • D = Diámetro máximo de cilindro con ajuste
Ref. Mitutoyo 172-401 172-403 172-404 172-405 nítido, con un canto, proyectado sobre el
centro de la pantalla.
Visualizador KA-200 para proyectores de perfiles

Modelo genérico, apto para tornos, fresadoras, y proyectores de perfiles.
Puesta a cero / Conmutación del sentido de contaje / conmutación mm/pulg. Reducción del valor
indicado a la mitad / Conmutación coordenadas ABS-INC, Adición / substracción / procesamiento
de círculos de agujeros / programable.
Manejo sencillo.
Incluye cable de red (2 m) y libro de instrucciones.
Accesorios especiales: Unidad código externa, cable de extensión y pedal transmisor de datos.
N.° de ejes 2
D9 9785 •
Dimensiones mm 30x168x70
Lectura conmutable mm* 0,05 a 0,0001
Ref. Mitutoyo 174-183D 174-183D
* En función al tipo de regla
