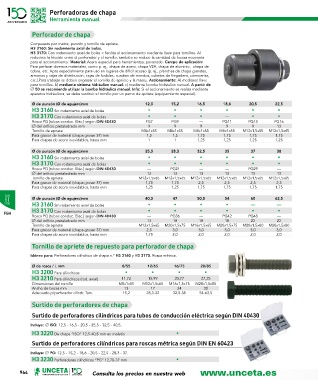

Page 964 - U148_CAT_BAJA

Perforadoras de chapa
Herramienta manual

Perforador de chapa

Compuesto por matriz, punzón y tornillo de apriete.
H3 3160: Sin rodamiento axial de bolas.
H3 3170: Con rodamiento axial de bolas = facilita el accionamiento mediante llave para tornillos. Al
reducirse la fricción entre el perforador y el tornillo, también se reduce la cantidad de fuerza necesaria
para el accionamiento. Material: Acero especial para herramientas, pavonado. Campo de aplicación:
Para perforar diversos materiales, como p. ej., chapa de acero, chapa V2A, chapa de aluminio, chapa de
cobre, etc. Apto especialmente para uso en lugares de difícil acceso (p. ej., planchas de chapa grandes,
armarios y cajas de distribución, cajas de fusibles, cuadros de mandos, cubetas de fregadero, carrocerías,
etc.).Para trabajar se deben engrasar el tornillo de apriete y la matriz. Accionamiento: A) mediante llave
para tornillos. b) mediante sistema hidráulico manual. c) mediante bomba hidráulica manual. A partir de
∅ 50 se recomienda utilizar la bomba hidráulica manual. Info: Si el accionamiento se realiza mediante
aparatos hidráulicos, se debe sustituir el tornillo por un perno de apriete (equipamiento especial).

Ø de punzón (Ø de agujero)mm 12,5 15,2 16,5 18,6 20,5 22,5
H3 3160 Sin rodamiento axial de bolas • • • • • •
H3 3170 Con rodamiento axial de bolas • • • — • •
Rosca PG (tubos conduc. Eléc.) según DIN 40430 PG7 PG9 — PG11 PG13 PG16
∅ del orificio pretaladrado mm 9 9 9 9 9 13
Tornillo de apriete M8x1x55 M8x1x55 M8x1x55 M8x1x55 M12x1,5x55 M12x1,5x65
Para grosor de material (chapa grosor 37) mm 1,5 1,5 1,75 1,75 1,75 1,75
Para chapas de acero inoxidables, hasta mm 1 1 1,25 1,25 1,25 1,25
Ø de punzón (Ø de agujero)mm 25,5 28,3 32,5 35 37 38
H3 3160 Sin rodamiento axial de bolas • • • • • •
H3 3170 Con rodamiento axial de bolas • • • • • •
Rosca PG (tubos conduc. Eléc.) según DIN 40430 — PG21 — — PG29 —
∅ del orificio pretaladrado mm 13 13 13 13 13 13
Tornillo de apriete M12x1,5x65 M12x1,5x65 M12x1,5x65 M12x1,5x65 M12x1,5x65 M12x1,5x65
Para grosor de material (chapa grosor 37) mm 1,75 1,75 2,5 2,5 2,5 2,5
Para chapas de acero inoxidables, hasta mm 1,25 1,25 1,75 1,75 1,75 1,75
Ø de punzón (Ø de agujero)mm 40,5 47 50,5 54 60 63,5
H3 3160 Sin rodamiento axial de bolas • • • • — —
FGH H3 3170 Con rodamiento axial de bolas • • • • • •
Rosca PG (tubos conduc. Eléc.) según DIN 40430 — PG36 — PG42 PG48 —
∅ del orificio pretaladrado mm 13 18 18 18 22 22
Tornillo de apriete M12x1,5x65 M20x1,5x75 M16x1,5x65 M20x1,5x75 M20x1,5x80 M20x1,5x80
Para grosor de material (chapa grosor 37) mm 2,5 3,0 3,0 3,0 3,0 3,0
Para chapas de acero inoxidables, hasta mm 1,75 2,0 2,0 2,0 2,0 2,0
Tornillo de apriete de repuesto para perforador de chapa
Idóneo para: Perforadores cilíndrico de chapa n.º H3 3160 y H3 3170. Rosca métrica.

Ø de rosca / L mm 8/55 12/65 16/75 20/85
H3 3200 Para cilíndricos • • • •
H3 3210 Para cilíndricos (rod. axial) 11,72 15,99 20,77 27,25
Dimensiones del tornillo M8x1x55 M12x1,5x65 M16x1,5x75 M20x1,5x85
Ancho de bocas mm 13 17 24 30
Adecuado p/perforador cilíndr. Tam. 15,2 28,3-32 32,5-38 54-63,5
Surtido de perforadores de chapa

Surtido de perforadores cilíndricos para tubos de conducción eléctrica según DIN 40430

Incluye: ∅ ISO: 12,5 - 16,5 - 20,5 - 25,5 - 32,5 - 40,5.
H3 3220 De chapa “ISO” 12,5-40,5 mm en maletín •
Surtido de perforadores cilíndricos para roscas métrica según DIN EN 60423

Incluye: ∅ PG: 12,5 - 15,2 - 18,6 - 20,5 - 22,5 - 28,3 - 37.
H3 3230 Perforadores cilíndricos “PG” 12,70-37 mm •
964 Consulta los precios en nuestra web
