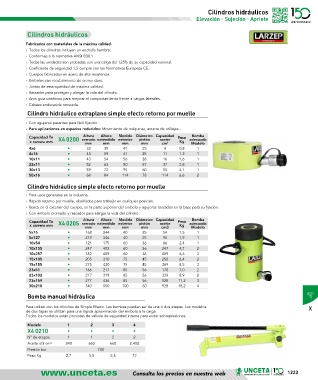

Page 1223 - U148_CAT_BAJA

Cilindros hidráulicos
Elevación - Sujeción - Apriete

Cilindros hidráulicos

Fabricados con materiales de la máxima calidad.
› Todos los cilindros incluyen un enchufe hembra.
› Conformes a la normativa ANSI B30.1
› Todas las unidades son probadas con una carga del 125% de su capacidad nominal.
› Coeficiente de seguridad 1,5 cumple con las Normativas Europeas CE.
› Cuerpos fabricados en acero de alta resistencia.
› Embolos con recubrimiento de cromo duro.
› Juntas de estanqueidad de máxima calidad.
› Rascador para proteger y alargar la vida del cilindro.
› Aros guía sintéticos para mejorar el comportamiento frente a cargas laterales.
› Cabeza endurecida ranurada.
Cilindro hidráulico extraplano simple efecto retorno por muelle

› Con agujeros pasantes para fácil fijación.
› Para aplicaciones en espacios reducidos: Movimiento de máquinas, amarre de utillajes…
Bomba
Capacidad Tn Altura Altura Medida Diámetro Capacidad Peso adecuada
aceite
pistón
x carrera mm X4 0200 cerrado extendido exterior mm cm 3 Kg Modelo
mm
mm
mm
4x6 • 33 39 41 25 4 0,8 1
4x16 • 43 59 41 25 11 1,2 1
10x11 • 43 54 56 38 16 1,6 1
22x11 • 52 63 80 57 37 2,8 1
30x13 • 59 72 95 60 55 4,1 1
50x16 • 68 84 114 78 114 6,6 2
Cilindro hidráulico simple efecto retorno por muelle
› Para usos generales en la industria.
› Rápido retorno por muelle, diseñados para trabajar en cualquier posición.
› Rosca en el exterior del cuerpo, en la parte superior del émbolo y agujeros roscados en la base para su fijación.
› Con émbolo cromado y rascador para alargar la vida del cilindro.
Capacidad Tn Altura Altura Medida Diámetro Capacidad Peso Bomba
x carrera mm X4 0205 cerrado extendido exterior pistón aceite Kg adecuada
mm mm mm mm cm3 Modelo
5x76 • 168 244 40 25 54 1,5 1
5x127 • 219 346 40 25 90 1,9 1
10x54 • 121 175 60 36 86 2,4 1
10x155 • 247 402 60 36 247 4,7 2
10x257 • 352 609 60 36 409 6,6 3
15x105 • 205 310 75 45 250 6,4 2
15x155 • 275 430 75 45 369 8,5 3
23x51 • 166 217 85 56 170 7,0 2
23x102 • 217 319 85 56 339 8,9 2
23x159 • 277 436 85 56 528 11,2 3
30x210 • 340 550 100 60 928 18,2 4
Bomba manual hidráulica
Para utilizar con los cilindros de Simple Efecto. Las bombas pueden ser de una ó dos etapas. Los modelos X
de dos tapas se utilizan para una rápida aproximación del émbolo a la carga.
Todos los modelos están provistos de válvula de seguridad interna para evitar sobrepresiones.
Modelo 1 2 3 4
X4 0210 • • • •
Nº de etapas 1 1 2 2
Aceite útil cm³ 240 660 660 2.400
Presión bar 700
Peso Kg 2,7 5,5 5,5 12

Consulta los precios en nuestra web 1223
