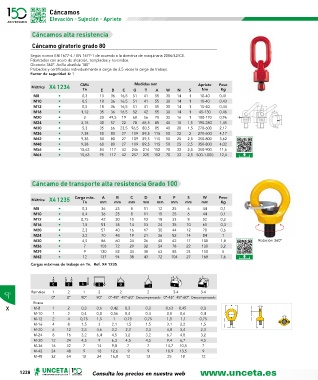

P. 1228
Cáncamos
Elevación - Sujeción - Apriete
Cáncamos alta resistencia
Cáncamo giratorio grado 80
Según norma EN 1677-4 / EN 1677-1 de acuerdo a la directiva de maquinaria 2006/42/CE.
Fabricados con acero de aleación, templados y revenidos.
Giratorio 360º. Anilla abatible 180º
Probados y certificados individualmente a carga de 2,5 veces la carga de trabajo.
Factor de seguridad 4: 1
Métrica X4 1234 CMU Medidas mm Apriete Peso
Tn E B C G T A W N S Nm Kg
M8 • 0,3 13 36 16,5 51 41 55 30 14 1 10-40 0,41
M10 • 0,5 18 36 16,5 51 41 55 30 14 1 10-40 0,43
M12 • 0,5 18 36 16,5 51 41 55 30 14 1 15-40 0,44
M16 • 1,12 35 36 16,5 52 42 55 30 14 1 45-130 0,46
M20 • 2 30 49,5 19 68 56 70 35 16 1 100-170 0,96
M24 • 3,15 30 57 22 78 65,5 85 40 18 1,5 190-280 1,45
M30 • 5,3 35 66 23,5 96,5 80,5 85 40 20 1,5 270-600 2,17
M36 • 7,38 50 80 27 109 89,5 115 50 22 2 270-600 4,17
M42 • 9,38 50 80 27 109 89,5 115 50 25 2,5 350-800 3,62
M48 • 9,38 60 80 27 109 89,5 115 50 25 2,5 350-800 4,02
M56 • 15,63 84 117 42 246 214 152 70 32 2,5 350-900 11,6
M64 • 15,63 95 117 42 257 225 152 70 32 2,5 500-1.000 12,4
Cáncamo de transporte alta resistencia Grado 100
Métrica X4 1235 Carga máx. A B C D E F S W Peso
Tn mm mm mm mm mm mm mm mm Kg
M8 • 0,3 36 25 8 11 12 25 6 44 0,1
M10 • 0,4 36 25 8 11 15 25 6 44 0,1
M12 • 0,75 42 30 10 13 18 33 8 52 0,2
M16 • 1,5 51 35 14 13 24 35 10 61 0,3
M20 • 2,3 57 40 16 17 30 44 12 70 0,6
M24 • 3,2 70 48 19 21 36 52 14 84 1
M30 • 4,5 86 60 24 26 45 62 17 108 1,8 Rotación 360º
M36 • 7 103 72 29 32 54 78 22 130 3,2
M39 • 9 120 82 34 38 63 88 24 150 5
M42 • 12 137 94 38 43 72 104 27 168 7,6
Cargas máximas de trabajo en Tn. Ref. X4 1235
Ramales 1 2 1 2 2 2 3-4 3-4
0º 0º 90º 90º 0º-45º 45º-60º Descompensado 0º-45º 45º-60º Descompensado
Rosca
X M-8 1 2 0,3 0,6 0,42 0,3 0,3 0,63 0,45 0,3 W D C
M-10 1 2 0,4 0,8 0,56 0,4 0,4 0,8 0,6 0,4 E B
A S
M-12 2 4 0,75 1,5 1 0,75 0,75 1,5 1,1 0,75 M F
M-16 4 8 1,5 3 2,1 1,5 1,5 3,1 2,2 1,5
M-20 6 12 2,3 4,6 3,2 2,3 2,3 4,8 3,4 2,3
M-24 8 16 3,2 6,4 4,5 3,2 3,2 6,7 4,8 3,2
M-30 12 24 4,5 9 6,3 4,5 4,5 9,4 6,7 4,5
M-36 16 32 7 14 9,8 7 7 14,7 10,5 7
M-42 24 48 9 18 12,6 9 9 18,9 13,5 9
M-48 32 64 12 24 16,8 12 12 25 18 12
