Tornillos de apriete
Elevación - Sujeción - Apriete

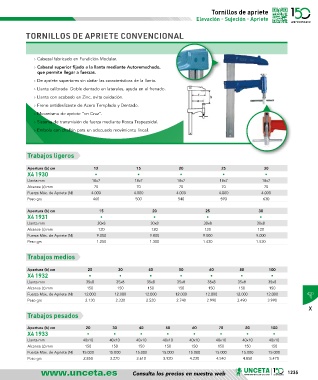

TORNILLOS DE APRIETE CONVENCIONAL

› Cabezal fabricado en Fundición Modular.
› Cabezal superior fijado a la llanta mediante Autoremachado,
que permite llegar a fuerzas.
› De apriete superiores sin dañar las características de la llanta.
› Llanta calibrada Doble dentado en laterales, ayuda en el frenado.
› Llanta con acabado en Zinc, evita oxidación.
› Freno antideslizante de Acero Templado y Dentado.
› Mecanismo de apriete “en Cruz”.
› Sistema de transmisión de fuerza mediante Rosca Trapezoidal.
› Embolo con chaflán para un adecuado movimiento lineal.

Trabajos ligeros

Apertura (b) cm 12 15 20 25 30
X4 1930 • • • • •
Llanta mm 18x7 18x7 18x7 18x7 18x7
Alcance (c) mm 70 70 70 70 70
Fuerza Máx. de Apriete (N) 4.000 4.000 4.000 4.000 4.000
Peso grs 460 500 540 590 630
Apertura (b) cm 15 20 25 30
X4 1931 • • • •
Llanta mm 30x8 30x8 30x8 30x8
Alcance (c) mm 120 120 120 120
Fuerza Máx. de Apriete (N) 9.000 9.000 9.000 9.000
Peso grs 1.250 1.300 1.430 1.520

Trabajos medios

Apertura (b) cm 20 30 40 50 60 80 100
X4 1932 • • • • • • •
Llanta mm 35x8 35x8 35x8 35x8 35x8 35x8 35x8
Alcance (c) mm 150 150 150 150 150 150 150
Fuerza Máx. de Apriete (N) 12.000 12.000 12.000 12.000 12.000 12.000 12.000
Peso grs 2.130 2.330 2.520 2.740 2.990 3.490 3.990
X
Trabajos pesados

Apertura (b) cm 20 30 40 50 60 70 80 100
X4 1933 • • • • • • • •
Llanta mm 40x10 40x10 40x10 40x10 40x10 40x10 40x10 40x10
Alcance (c) mm 150 150 150 150 150 150 150 150
Fuerza Máx. de Apriete (N) 15.000 15.000 15.000 15.000 15.000 15.000 15.000 15.000
Peso grs 2.850 3.270 3.610 3.920 4.230 4.540 4.850 5.470

Consulta los precios en nuestra web 1235
