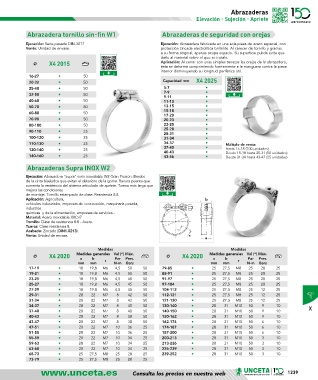

Page 1239 - U148_CAT_BAJA

Abrazaderas
Elevación - Sujeción - Apriete

Abrazadera tornillo sin-fin W1 Abrazaderas de seguridad con orejas

Ejecución: Serie pesada DIN-3017 Ejecución: Abrazadera fabricada en una sola pieza de acero especial, con
Venta: Unidad de envase. protección zincada electrolítica brillante. Al carecer de tornillo y gracias
a su forma original, apenas ocupa espacio. Su superficie pulida evita que
dañe al material sobre el que se instale.
Ø X4 2015 Aplicación: Al cerrar con unas simples tenazas las orejas de la abrazadera,
ésta se deforma comprimiendo fuertemente a la manguera contra la pieza
interior disminuyendo su longitud periférica útil.
16-27 • 50
20-32 • 50 Capacidad mm X4 2025
25-40 • 50 5-7 •
32-50 • 50 7-9 • •
9-11
40-60 • 50 11-13 •
50-70 • 50 13-15 •
60-80 • 50 15-18 • •
17-20
70-90 • 50 20-23 •
80-100 • 50 22-25 •
90-110 • 25 25-28 • •
28-31
100-120 • 25 31-34 •
110-130 • 25 34-37 • Múltiplo de venta:
120-140 • 25 37-40 • • Hasta 15-18 (100 unidades)
40-43
Desde 15-18 hasta 25-31 (50 unidades)
140-160 • 25 43-46 • Desde 31-34 hasta 43-47 (25 unidades)
Abrazaderas Supra INOX W2
Ejecución: Abrazadera “supra” serie inoxidable W2 Gran Presión. Bordes
de la cinta biselados que evitan el deterioro de la goma. Ranura puente que
aumenta la resistencia del sistema articulado de apriete. Tuerca más larga que
mejora las condiciones
de montaje. Tornillo estampado de clase. Resistencia 8.8.
Aplicación: Agricultura, b
vehículos industriales, empresas de construcción, maquinaría pesada,
industrias
químicas y de la alimentación, empresas de servicios...
Material: Acero inoxidable X8Cri7
Tornillo: Clase de resistencia 8.8 - Acero.
Tuerca: Clase resistencia 8.
Acabado: Zincado (DIN1.0213).
Venta: Unidad de envase.
a
Medidas Medidas
Ø X4 2020 Medidas generales Val (*) Máx. Ø X4 2020 Medidas generales Val (*) Máx.
Par Pres.
b
a
Par Pres.
b
a
mm mm r N-m Bars mm mm r N-m Bars
17-19 • 18 19,8 M6 4,5 50 50 79-85 • 25 27,5 M8 25 28 25
19-21 • 18 19,8 M6 4,5 50 50 85-91 • 25 27,5 M8 25 20 25
23-25 • 18 19,8 M6 4,5 48 50 91-97 • 25 27,5 M8 25 20 25
25-27 • 18 19,8 M6 4,5 45 50 97-104 • 25 27,5 M8 25 20 25
27-29 • 18 19,8 M6 4,5 45 50 104-112 • 25 27,5 M8 25 12 25
29-31 • 20 22 M7 8 42 50 112-121 • 25 27,5 M8 25 12 25
31-34 • 20 22 M7 8 42 50 121-130 • 25 27,5 M8 25 12 25
34-37 • 20 22 M7 8 40 50 130-140 • 28 31 M10 50 9 10 X
37-40 • 20 22 M7 8 40 50 140-150 • 28 31 M10 50 9 10
40-43 • 20 22 M7 8 38 50 150-162 • 28 31 M10 50 9 10
43-47 • 20 22 M7 8 38 50 162-174 • 28 31 M10 50 6 10
47-51 • 20 22 M7 10 36 25 174-187 • 28 31 M10 50 6 10
51-55 • 20 22 M7 10 36 25 187-200 • 28 31 M10 50 6 10
55-59 • 20 22 M7 10 34 25 200-213 • 28 31 M10 50 3 10
59-63 • 20 22 M7 10 34 25 213-226 • 28 31 M10 50 3 10
63-68 • 20 22 M7 10 34 25 226-239 • 28 31 M10 50 3 10
68-73 • 25 27,5 M8 25 28 25 239-252 • 28 31 M10 50 3 10
73-79 • 25 27,5 M8 25 28 25
Consulta los precios en nuestra web 1239
