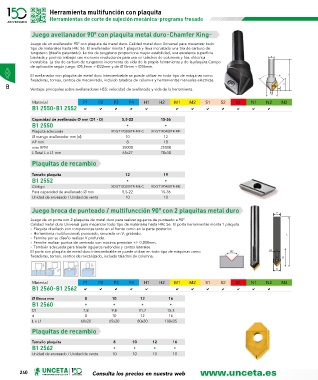

Page 240 - U148_CAT_BAJA

Herramienta multifunción con plaquita
Herramientas de corte de sujeción mecánica-programa fresado

Juego avellanador 90º con plaquita metal duro-Chamfer King-

Juego de un avellanador 90º con plaquita de metal duro. Calidad metal duro Universal para mecanizar todo
tipo de materiales hasta HRc 56. El avellanador monta 1 plaquita y lleva incrustado una tira de carburo de
tungsteno (diseño patentado). La tira de tungsteno proporciona mayor estabilidad, una excelente superficie
biselada y permite trabajar con menores revoluciones para uso en taladros de columnas y hta. eléctrica
inestables. La tira de carburo de tungsteno incrementa de vida de la propia herramienta y de la plaquita.Campo
de aplicación según juego: Ø5,5mm ≈ Ø22mm y de Ø15mm ≈ Ø36mm.
El avellanador con plaquita de metal duro intercambiable se puede utilizar en todo tipo de máquinas como
fresadoras, tornos, centros de mecanizado, incluido taladros de columna y herramientas manuales eléctricas.
B Ventajas principales sobre avellanadores HSS: velocidad de avellanado y vida de la herramienta.

Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
B1 2550-B1 2552 a a a a a a a a a a a a

Capacidad de avellanado Ø mm (D1 - D) 5,5-22 15-36
B1 2550 • •
Plaquita adecuada XDGT120308TR-ME-C XDGT190408TR-ME
Ø mango avellanador mm (d) 10 12
AP mm 8 10
max RPM 35000 25000
L Total L x L1 mm 65x27 78x38
Plaquitas de recambio

Tamaño plaquita 12 19
B1 2552 • •
Código XDGT120308TR-ME-C XDGT190408TR-ME
Para capacidad de avellanado Ø mm 5,5-22 15-36
Unidad de envasado / Unidad de venta 10 10

Juego broca de punteado / multifuncción 90º con 2 plaquitas metal duro d
Juego de un porta con 2 plaquitas de metal duro para realizar agujeros de punteado a 90º.
Calidad metal duro Universal para mecanizar todo tipo de materiales hasta HRc 56. El porta herramientas monta 1 plaquita.
› Plaquita diseñado con rompevirutas tanto en el frente como en la parte posterior.
› Herramienta multifuncional; punteado, ranurado en V, grabado. L
› Permite por su diseño realizar V profundo.
› Permite realizar puntos de centrado con máxima precisión +/- 0.008mm.
› También adecuada para biselar agujeros redondos y cantos laterales.
El porta con plaquita de metal duro intercambiable se puede utilizar en todo tipo de máquinas como D1
fresadoras, tornos, centros de mecanizado, incluido taladros de columna. L1

D

Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
B1 2560-B1 2562 a a a a a a a a a a a a
Ø Broca mm 8 10 12 16
B1 2560 • • • •
D1 7,8 9,8 11,7 15,3
d 8 10 12 16
L x L1 60x20 65x20 80x30 100x35
Plaquitas de recambio
Tamaño plaquita 8 10 12 16
B1 2562 • • • •
Unidad de envasado / Unidad de venta 10 10 10 10

240 Consulta los precios en nuestra web
