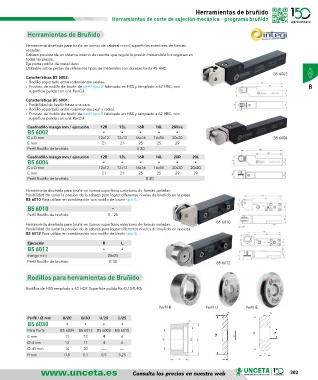

Herramientas de bruñido
Herramientas de corte de sujeción mecánica - programa bruñido

Herramientas de Bruñido

Herramienta diseñada para bruñir en tornos de cabezal móvil, superficies exteriores de formas
variadas.
Cabeza provista de un sistema interno de resorte que regula la presión haciéndola homogénea en
todas las piezas.
Eje porta-rodillo de metal duro.
Utilizable sobre piezas de diferentes tipos de materiales con durezas hasta 45 HRC.
B5 6002
Características B5 6002:
› Rodillo soportado entre rodamientos axiales.
› Provisto de rodillo de bruñir de perfil tipo U fabricado en HSS y templado a 62 HRC, con B
superficie pulida con una Ra<0.4.
Características B5 6004:
› Posibilidad de bruñir hasta una cara.
› Rodillo soportado entre rodamientos axial y radial.
› Provisto de rodillo de bruñir de perfil tipo B fabricado en HSS y templado a 62 HRC, con
superficie pulida con una Ra<0.4.
Cuadradillo mango mm / ejecución 12R 12L 16R 16L 20R+L
B5 6002 • • • • •
C x D mm 12x12 12x12 16x16 16x16 20x20 B5 6004
E mm 21 21 25 25 29
Perfil Rodillo de bruñido U 20
Cuadradillo mango mm / ejecución 12R 12L 16R 16L 20R 20L
B5 6004 • • • • • •
C x D mm 12x12 12x12 16x16 16x16 20x20 20x20
E mm 21 21 25 25 29 29
Perfil Rodillo de bruñido B 20

Herramienta diseñada para bruñir en tornos superficies exteriores de formas variadas.
Posibilidad de variar la presión de la cabeza para lograr diferentes niveles de bruñido en la pieza.
B5 6010 Para utilizar en combinación con rodillo de bruñir tipo E.
B5 6010 •
Perfil Rodillo de bruñido E - 25
B5 6010
Herramienta diseñada para bruñir en tornos superficies exteriores de formas variadas.
Posibilidad de variar la presión de la cabeza para lograr diferentes niveles de bruñido en la pieza.
B5 6012 Para utilizar en combinación con rodillo de bruñir tipo B.
Ejecución R L
B5 6012 • •
mango mm 25x25
Perfil Rodillo de bruñido B 30 B5 6012

Rodillos para herramientas de Bruñido

Rodillos de HSS templado a 62 HCR Superficie pulida Ra (0,15-0,40).

Perfil B Perfil U Perfil E

Perfil / Ø mm B/20 B/30 U/20 E/25
B5 6030 • • • •
Para Porta B5 6004 B5 6012 B5 6002 B5 6010
E mm 11 13 4 6
Ø d mm 13 17 4 6
Ø d1 mm 16 20 — —
R mm 0,8 0,1 0,5 3,25
