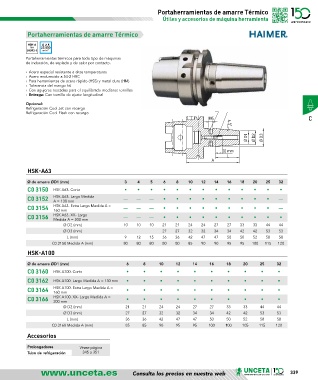

Page 339 - U148_CAT_BAJA

Portaherramientas de amarre Térmico
Útiles y accesorios de máquina herramienta

Portaherramientas de amarre Térmico

HSK-A G 2,5
DIN 25.000
69893-1 min -1
Portaherramientas térmicos para todo tipo de máquinas
de inducción, de soplado y de calor por contacto.
› Acero especial resistente a altas temperaturas
› Acero endurecido a 54-2 HRC
› Para herramientas de acero rápido (HSS) y metal duro (HM)
› Tolerancia del mango h6
› Con agujeros roscados para el equilibrado mediante tornillos
› Entrega: Con tornillo de ajuste longitudinal

Opcional:
Refrigeración Cool Jet con recargo
Refrigeración Cool Flash con recargo
C

HSK-A63

Ø de amarre ØD1 (mm) 3 4 5 6 8 10 12 14 16 18 20 25 32
C0 3150 HSK A63. Corto • • • • • • • • • • • • •
C0 3152 HSK A63. Largo Medida — — — • • • • • • • • • —
A = 130 mm
C0 3154 HSK A63. Extra Largo Medida A = — — — • • • • • • • • • —
160 mm
C0 3156 HSK A63. XX- Largo — — — • • • • • • • • • •
Medida A = 200 mm
Ø D2 (mm) 10 10 10 21 21 24 24 27 27 33 33 44 44
Ø D3 (mm) 27 27 32 32 34 34 42 42 53 53
L (mm) 9 12 15 36 36 42 47 47 50 50 52 58 58
C0 3150 Medida A (mm) 80 80 80 80 80 85 90 90 95 95 100 115 120
HSK-A100
Ø de amarre ØD1 (mm) 6 8 10 12 14 16 18 20 25 32
C0 3160 HSK A100. Corto • • • • • • • • • •
C0 3162 HSK A100. Largo Medida A = 130 mm • • • • • • • • • •
C0 3164 HSK A100. Extra Largo Medida A = • • • • • • • • • •
160 mm
C0 3166 HSK A100. XX- Largo Medida A = • • • • • • • • • •
200 mm
Ø D2 (mm) 21 21 24 24 27 27 33 33 44 44
Ø D3 (mm) 27 27 32 32 34 34 42 42 53 53
L (mm) 36 36 42 47 47 50 50 52 58 58
C0 3160 Medida A (mm) 85 85 90 95 95 100 100 105 115 120
Accesorios

Prolongadores Véase página
Tubo de refrigeración 345 a 351

Consulta los precios en nuestra web 339
