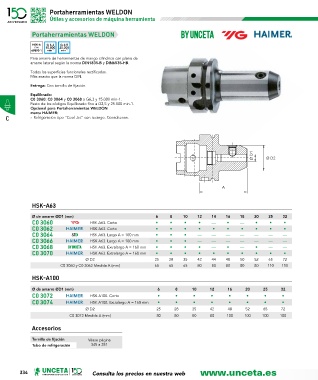

Page 334 - U148_CAT_BAJA

Portaherramientas WELDON
Útiles y accesorios de máquina herramienta

Portaherramientas WELDON

HSK-A G 6,3 G 2,5
DIN 15.000 25.000
69893-1 min -1 min -1
Para amarre de herramientas de mango cilíndrico con plano de
amarre lateral según la norma DIN1835-B y DIN6535-HB.
Todas las superficies funcionales rectificadas.
Más exacto que la norma DIN.
Entrega: Con tornillo de fijación.
Equilibrado:
C0 3060; C0 3064 y C0 3068 a G6,3 y 15.000 min-1.
Resto de los códigos Equilibrado fino a G2,5 y 25.000 min-1.
Opcional para Portaherramientas WELDON
marca HAIMER:
C › Refrigeración tipo ‘’Cool Jet’’ con recargo. Consúltenos.

Ø D1 Ø D2

A

HSK-A63

Ø de amarre ØD1 (mm) 6 8 10 12 14 16 18 20 25 32
C0 3060 HSK A63. Corto • • • • — • — • • •
C0 3062 HSK A63. Corto • • • • • • • • • •
C0 3064 HSK A63. Largo A = 100 mm • • • — — — — — — —
C0 3066 HSK A63. Largo A = 100 mm • • • — — — — — — —
C0 3068 HSK A63. Extralargo A = 160 mm • • • • — • — • — —
C0 3070 HSK A63. Extralargo A = 160 mm • • • • • • • • • •
Ø D2 25 28 35 42 44 48 50 52 65 72
C0 3060 y C0 3062 Medida A (mm) 65 65 65 80 80 80 80 80 110 110
HSK-A100

Ø de amarre ØD1 (mm) 6 8 10 12 16 20 25 32
C0 3072 HSK A100. Corto • • • • • • • •
C0 3074 HSK A100. Extralargo A = 160 mm • • • • • • • •
Ø D2 25 28 35 42 48 52 65 72
C0 3072 Medida A (mm) 80 80 80 80 100 100 100 100

Accesorios

Tornillo de fijación Véase página
Tubo de refrigeración 345 a 351
