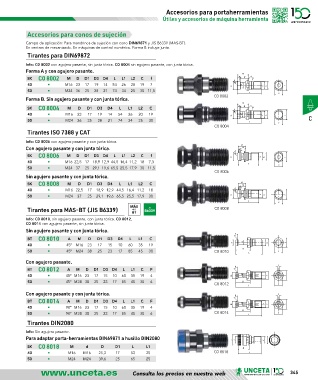

Page 345 - U148_CAT_BAJA

Accesorios para portaherramientas
Útiles y accesorios de máquina herramienta

Accesorios para conos de sujeción
Campo de aplicación: Para mandrinos de sujeción con cono DIN69871 y JIS B6339 (MAS-BT).
En centros de mecanizado. En máquinas de control numérico. Forma B incluye junta.
Tirantes para DIN69872
Info: C0 8002 con agujero pasante, sin junta tórica. C0 8004 sin agujero pasante, con junta tórica.
Forma A y con agujero pasante.
L1 L1
SK C0 8002 M D D1 D3 D4 L L1 L2 C f 15¯ 15¯ L2 L2 45¯ 45¯
40 • M16 23 17 19 14 54 26 20 19 7 30¯ 30¯ D4 D4
D3 D3 M M D1 D1 D D
50 • M24 36 25 28 21 74 34 25 30 11,5 L L C C
Forma B. Sin agujero pasante y con junta tórica. C0 8002
L1 L1
15¯
SK C0 8004 M D D1 D3 D4 L L1 L2 C 15¯ L2 L2 45¯ 45¯
30¯ 30¯
40 • M16 23 17 19 14 54 26 20 19 D3 D3 D4 D4 M M D1 D1 D D
50 • M24 36 25 28 21 74 34 25 30 C
L L
C C
C0 8004
Tirantes ISO 7388 y CAT
Info: C0 8006 con agujero pasante y con junta tórica.
L1
Con agujero pasante y con junta tórica. 45¯ 15¯ L2 L1 L2 45¯
SK C0 8006 M D D1 D3 D4 L L1 L2 C f D3 D3 30¯ 30¯ D4 D4 M M D1 D1 D D
40 • M16 22,5 17 18,9 12,9 44,5 16,4 11,2 18 7,3
L L C C
50 • M24 37 25 29,1 19,6 65,5 25,5 17,9 30 11,5
C0 8006
Sin agujero pasante y con junta tórica.
SK C0 8008 M D D1 D3 D4 L L1 L2 C L1L1 L2 L2
15¯
45¯ 45¯
40 • M16 22,5 17 18,9 12,9 44,5 16,4 11,2 18 30¯ 30¯
50 • M24 37 25 29,1 19,6 65,5 25,5 17,9 30 D3 D3 D4 D4 M M D1 D1 D D
L L
CC
Tirantes para MAS-BT (JIS B6339) MÁS B6339 C0 8008
JIS
403
BT
Info: C0 8010, sin agujero pasante, con junta tórica. C0 8012,
C0 8014 con agujero pasante, sin junta tórica.
Sin agujero pasante y con junta tórica.
A
BT C0 8010 A M D D1 D3 D4 L L1 C
40 • 45º M16 23 17 15 10 60 35 19 D3 D4 M D1 D
50 • 45º M24 38 25 23 17 85 45 30 C0 8010 L1 C
L
Con agujero pasante. F
BT C0 8012 A M D D1 D3 D4 L L1 C F A
40 • 45º M16 23 17 15 10 60 35 19 4 D3 D4 M D1 D
50 • 45º M24 38 25 23 17 85 45 30 6 C0 8012 L1 C
L
Con agujero pasante y con junta tórica. A F
BT C0 8014 A M D D1 D3 D4 L L1 C F D4 M D
40 • 90º M16 23 17 15 10 60 35 19 4 D3 L1 D1
50 • 90º M24 38 25 23 17 85 45 30 6 C0 8014 L C
Tirantes DIN2080
Info: Sin agujero pasante.
Para adaptar porta-herramientas DIN69871 a husillo DIN2080 D d M

SK C0 8018 M d D D1 L L1 L1
40 • M16 M16 25,3 17 53 25 C0 8018 L
50 • M24 M24 39,6 25 65 25

Consulta los precios en nuestra web 345
