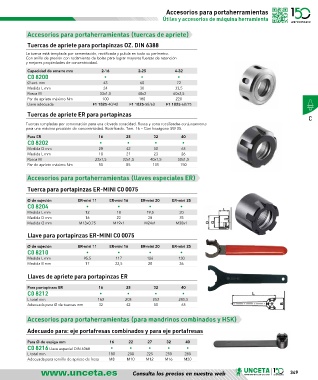

Page 349 - U148_CAT_BAJA

Accesorios para portaherramientas
Útiles y accesorios de máquina herramienta

Accesorios para portaherramientas (tuercas de apriete)

Tuercas de apriete para portapinzas OZ. DIN 6388
La tuerca está templada por cementación, rectificada y pulida en todo su perímetro.
Con anillo de presión con rodamiento de bolas para lograr mayores fuerzas de retención
y mejores propiedades de concentricidad.
Capacidad de amarre mm 2-16 2-25 4-32
C0 8200 • • •
Ø ext. mm 43 60 72
Medida L mm 24 30 33,5
Rosca M 33x1,5 48x2 60x2,5
Par de apriete máximo Nm 100 180 220
Llave adecuada F1 1825-40/42 F1 1825-58/60 F1 1825-68/75
Tuercas de apriete ER para portapinzas
C
Tuercas templadas por cementación para una elevada tenacidad. Rosca y cono rectificadas conjuntamente
para una máxima precisión de concentricidad. Rectificado. Tam. 16 – Con hexágono SW 25.
Para ER 16 25 32 40
C0 8202 • • • •
Medida D mm 28 42 50 63
Medida L mm 18 21 23 26
Rosca M 22x1,5 32x1,5 40x1,5 50x1,5
Par de apriete máximo Nm 50 85 105 150
Accesorios para portaherramientas (llaves especiales ER)

Tuerca para portapinzas ER-MINI C0 0075

Ø de sujeción ER-mini 11 ER-mini 16 ER-mini 20 ER-mini 25
C0 8204 • • • •
Medida L mm 12 18 19,5 20
Medida D mm 16 22 28 35
Medida G mm M13x0,75 M19x1 M24x1 M30x1

Llave para portapinzas ER-MINI C0 0075
Ø de sujeción ER-mini 11 ER-mini 16 ER-mini 20 ER-mini 25
C0 8210 • • • •
Medida L mm 95,5 117 126 130
Medida B mm 17 22,5 28 36

Llaves de apriete para portapinzas ER

Para portapinzas ER 16 25 32 40
C0 8212 • • • •
L total mm 163 203 253 285,5
Adecuada para Ø de tuercas mm 32 42 50 63

Accesorios para portaherramientas (para mandrinos combinados y HSK)

Adecuado para: eje portafresas combinados y para eje portafresas
Para Ø de espiga mm 16 22 27 32 40
C0 8216 Llave especial DIN 6368 • • • • •
L total mm 180 200 225 250 280
Adecuada para tornillo de apriete de fresa M8 M10 M12 M16 M20

Consulta los precios en nuestra web 349
