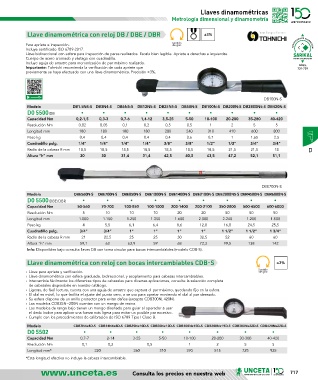

Page 717 - U148_CAT_BAJA

Llaves dinamométricas
Metrología dimensional y dinamometría

Llave dinamométrica con reloj DB / DBE / DBR ±3%

Sentido
Para apriete e inspección. de giro
Incluye certificado ISO 6789-2017.
Llave bidireccional con esfera para inspección de pares realizados. Escala bien legible. Apriete a derechas e izquierdas.
Cuerpo de acero cromado y vástago con cuadradillo.
Incluye aguja de arrastre para memorización de par máximo realizado. PÁGS.
Importante: Tohnichi recomienda la verificación de cada apriete que 731-739
previamente se haya efectuado con una llave dinamométrica. Precisión ±3%.

DB100N-S
Modelo DB1.5N4-S DB3N4-S DB6N5-S DB12N5-S DB25N5-S DB50N-S DB100N-S DB200N-S DB2800N5-S DB420N-S
D0 5500 DB • • • • • • • • • •
Capacidad Nm 0,2-1,5 0,3-3 0,7-6 1,4-12 3,5-25 5-50 10-100 20-200 35-280 40-420
Resolución Nm 0,02 0,05 0,1 0,2 0,5 0,5 1 2 5 5
Longitud mm 180 180 180 180 200 240 310 410 600 800
Peso kg 0,4 0,4 0,4 0,4 0,4 0,6 0,7 1 1,65 2,5
Cuadradillo pulg. 1/4” 1/4” 1/4” 1/4” 3/8” 3/8” 1/2” 1/2” 3/4” 3/4”
Radio de la cabeza R mm 18,5 18,5 18,5 18,5 18,5 18,5 18,5 21,5 21,5 18 D
Altura “h” mm 30 30 31,4 31,4 42,5 40,5 43,5 47,2 52,1 51,1

DBE700N-S
Modelo DBE560N-S DBE700N-S DBE850N-S DBE1000N-S DBE1400N-S DBE2100N-S DBE2800N5-S DBR4500N-S DBR6000N-S
D0 5500 DBE/DBR • • • • • • • • •
Capacidad Nm 50-560 70-700 100-850 100-1000 200-1400 200-2100 350-2800 500-4500 600-6000
Resolución Nm 5 10 10 10 20 20 50 50 50
Longitud mm 1.000 1.150 1.250 1.350 1.600 2.000 2.240 1.200 1.500
Peso kg 4 5,5 6,1 6,4 8,6 12,8 16,8 24,5 25,5
Cuadradillo pulg. 3/4” 3/4” 1” 1” 1” 1” 1 1/2” 1 1/2” 1 3/4”
Radio de la cabeza R mm 21 22,5 25 25 30 32,5 52 60 60
Altura “h” mm 59,1 63 63,9 59 68 72,3 99,5 138 142
Info: Disponibles bajo consulta llaves DB con toma circular para bocas intercambiables (modelo CDB-S).

Llave dinamométrica con reloj con bocas intercambiables CDB-S ±3%
Sentido
› Llave para apriete y verificación. de giro
› Llave dinamométrica con esfera graduada, bidireccional, y acoplamiento para cabezas intercambiables.
› Intercambie fácilmente los diferentes tipos de cabezales para diversas aplicaciones, consulte la selección completa
de cabezales disponibles en nuestro catálogo.
› Ligeras, de fácil lectura, cuenta con una aguja de arrastre que captura el par máximo, quedando fijo en la esfera.
› El dial es móvil, lo que facilita el ajuste del punto cero, o se usa para apretar moviendo el dial al par deseado.
› Su esfera dispone de un anillo protector para evitar daños (excepto CDB300N, 420N).
› Los modelos CDB25N−200N cuentan con un mango de resina.
› Los modelos de rango bajo tienen un mango diseñado para guiar al operador a usar
el dedo índice para aplicar una fuerza más ligera para evitar un posible par excesivo.
› Cumple con los procedimientos de calibración de ISO 6789 Tipo I Clase B.
Modelo CDB7N4x8D-S CDB14N4x8D-S CDB25Nx10D-S CDB50Nx12D-S CDB100Nx15D-S CDB200Nx19D-S CDB300Nx22D-S CDB420Nx22D-S
D0 5502 • • • • • • • •
Capacidad Nm 0,7-7 2-14 3-25 5-50 10-100 20-200 30-300 40-420
Resolución Nm 0,1 0,2 0,5 1 2 5 5
Longitud mm* 220 260 310 390 515 725 925
*Esta longitud efectiva no incluye la cabeza intercambiable.
