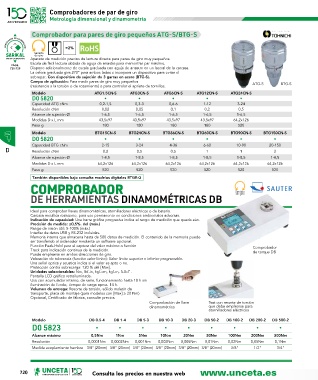

Page 720 - U148_CAT_BAJA

Comprobadores de par de giro
Metrología dimensional y dinamometría

Comprobador para pares de giro pequeños ATG-S/BTG-S

±2%
Sentido
de giro
Aparato de medición preciso de lectura directa para pares de giro muy pequeños.
Escala de fácil lectura dotada de aguja de arrastre para memorizar par máximo.
PÁGS.
731-739 Dispone adicionalmente de escala graduada con aguja de arrastre en un lateral de la carcasa.
La esfera graduada gira 270° para ambos lados e incorpora un dispositivo para evitar el
sobrepar. Con dispositivo de sujeción de 3 garras en acero (BTG-S).
Campo de aplicación: Para medir pares de giro muy pequeños ATG-S BTG-S
(resistencia a la torsión o de rozamiento) o para controlar el apriete de tornillos.
Modelo ATG1.5CN-S ATG3CN-S ATG6CN-S ATG12CN-S ATG24CN-S
D0 5820 • • • • •
Capacidad ATG cNm 0,2-1,5 0,3-3 0,6-6 1-12 3-24
Resolución cNm 0,02 0,05 0,1 0,2 0,5
Alcance de sujeción Ø 1-6,5 1-6,5 1-6,5 1-6,5 1-6,5
Medidas D x L mm 43,5x97 43,5x97 43,5x97 43,5x97 64,2x126
Peso g 180 180 180 180 520
Modelo BTG15CN-S BTG24CN-S BTG36CN-S BTG60CN-S BTG90CN-S BTG150CN-S
D0 5820 • • • • • •
Capacidad BTG cNm 2-15 3-24 4-36 6-60 10-90 20-150
D Resolución cNm 0,2 0,5 0,5 1 1 2
Alcance de sujeción Ø 1-8,5 1-8,5 1-8,5 1-8,5 1-8,5 1-8,5
Medidas D x L mm 64,2x126 64,2x126 64,2x126 64,2x126 64,2x126 64,2x126
Peso g 520 520 520 520 520 520
También disponibles bajo consulta modelos digitales BTGE-G
COMPROBADOR Sentido
DE HERRAMIENTAS DINAMOMÉTRICAS DB de giro

Ideal para comprobar llaves dinamométricas, atornilladores eléctricos o de batería.
Carcasa metálica resistente, para uso permanente en condiciones ambientales adversas.
Indicación de capacidad: Una barra gráfica progresiva indica el rango de medición que queda aún.
Precisión de medida: ±0,5%. del (máx.)
Rango de visión útil: 5-100% (máx.)
Interfaz de datos USB y RS-232 incluidas.
Memoria interna que almacena hasta de 500 datos de medición. El contenido de la memoria puede
ser transferido al ordenador mediante un software opcional.
Función Peak-Hold para el captura del valor máximo o función Comprobador
Track para indicación continua de la medición. de torque DB
Puede emplearse en ambas direcciones de giro.
Valoración de tolerancia (función valor límite): Valor límite superior e inferior programable.
Una señal optica y acustica indica si el valor es apto o no.
Protección contra sobrecarga: 120 % del [Max].
Unidades seleccionables: Nm, lbf-in, kgf-cm, kgf-m, ft-lbf".
Pantalla LCD gráfico retroiluminada.
Uso con acumulador interno, de serie, funcionamiento hasta 18 h sin
iluminación de fondo, tiempo de carga aprox. 14 h.
Volumen de entrega: Resorte de torsión, sólido maletín de
transporte, placa de montaje (para modelos con [Max] ≥ 20 Nm).
Opcional, Certificado de fábrica, consulte precios.
Comprobación de llave Test con resorte de torsión
dinamométrica que debe emplearse para
atornilladores eléctricos
Modelo DB 0.5-4 DB 1-4 DB 5-3 DB 10-3 DB 20-3 DB 50-2 DB 100-2 DB 200-2 DB 500-2
D0 5823 • • • • • • • • •

Alcance máximo 0,5Nm 1Nm 5Nm 10Nm 20Nm 50Nm 100Nm 200Nm 500Nm
Resolución 0,0001Nm 0,0002Nm 0,001Nm 0,002Nm 0,005Nm 0,01Nm 0,02Nm 0,05Nm 0,1Nm
Medida acoplamiento hembra 3/8" (20mm) 3/8" (20mm) 3/8" (20mm) 3/8" (20mm) 3/8" (20mm) 3/8" (20mm) 3/8" 1/2" 3/4"
