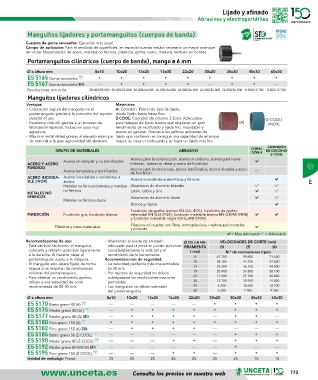

Page 773 - U148_CAT_BAJA

Lijado y afinado
Abrasivos y electroportátiles

Manguitos lijadores y portamanguitos (cuerpos de banda)
Cuerpos de goma ranurados. Ejecución más usual.
Campo de aplicación: Para el amolado de superficies, en especial cuando resulta necesario un mayor arranque
de viruta. Mecanización de acero, metales no férricos, plásticos, goma, cuero, madera, también en bordes.
Portamanguitos cilíndricos (cuerpo de banda), mango ø 6 mm

Ø x altura mm 8x10 10x20 13x25 15x30 22x20 30x20 30x30 45x30 60x30
E5 5165 Goma ranurados • • • • • • • • •
E5 5167 Goma ranurados — • • • • — • • —
Revoluciones mín./máx. 30.000/55.000 30.000/55.000 30.000/44.000 26.000/36.000 26.000/36.000 26.000/36.000 26.000/36.000 8.500/12.700 8.500/12.700
Manguitos lijadores cilíndricos
Ventajas: Materiales:
› Colocación segura del manguito en el A: Corindón. Para todo tipo de lijado,
portamanguito gracias a la extensión del soporte desde lijado basto hasta fino.
durante el uso. Z-COOL: Corindón de circonio Z-Cool. Adecuados (Z-COOL)
› Excelente vida útil gracias a un proceso de para trabajos de lijado bastos que requieren un gran (A) (INOX)
fabricación especial, incluso en usos muy rendimiento de rectificado y lijado frío. Inoxidable y
agresivos. aceros en general. Gracias a los aditivos activantes de
› Máx.ima rentabilidad gracias al elevado arranque lijado que contienen se consigue una capacidad de arranque
de material a la gran agresividad del abrasivo. mayor, se evita el embozado y se logra un lijado más frío.
CORINDÓN
GRUPO DE MATERIALES ABRASIVO CORIN- DE CIRCONIO
DÓN A
Z-COOL
Aceros para la construcción, aceros al carbono, aceros para herra-
Aceros sin templar y no bonificados
ACERO Y ACERO mientas, aceros sin alear y acero de fundición
FUNDIDO Aceros para herramientas, aceros bonificados, aceros aleados y acero
Aceros templados y bonificados de fundición
ACERO INOXIDA- Aceros inoxidables y resistentes a
BLE (INOX) ácidos Aceros inoxidables austeníticos y férricos E
Metales no férricos blandos y metales Aleaciones de aluminio blandas
no férricos Latón, cobre y cinc
METALES NO
FÉRRICOS Aleaciones de aluminio duras
Metales no férricos duros
Bronce y titanio
Fundición de grafito laminar EN-GJL (FGL), fundición de grafito
FUNDICIÓN Fundición gris, fundición blanca esferoidal EN-GJS (FGE), fundición maleable blanca EN-GJMW (FMB)
y fundición maleable negra EN-GJMB (FMN)
Plásticos y otros materiales Plásticos reforzados con fibra, termoplásticos, madera,aglomerados
y pinturas
= Muy adecuado = Adecuado
Recomendaciones de uso: › Añadiendo el aceite de amolado Ø DE LA HE- VELOCIDADES DE CORTE (m/s)
› Para cambiar fácilmente el manguito, adecuado para la pieza se puede aumentar RRAMIENTA 20 25 30
colocarlo y retirarlo girándolo ligeramente considerablemente la vida útil y el ( mm) N.º de revoluciones (rpm)
a la derecha. Al hacerlo, dejar el rendimiento de la herramienta. 8 47.700 59.600 71.600
portamanguito sujeto a la máquina. Recomendaciones de seguridad:
› El manguito solo estará fijado de forma › La velocidad periférica máx.ima admisible 10 38.100 47.700 57.200
13
29.300
36.700
44.000
segura si se respetan las revoluciones es 30 m/s.
mínimas del portamanguito. › Por razones de seguridad no deben 15 25.400 31.800 38.100
› Para obtener un rendimiento óptimo, sobrepasarse las revoluciones máx.imas 22 17.300 21.700 26.000
utilizar a una velocidad de corte permitidas. 30 12.700 15.900 19.000
recomendada de 20-30 m/s. › Los manguitos no deben sobresalir 45 8.400 10.600 12.700
del portamanguitos. 60 6.300 7.900 9.500
Ø x altura mm 8x10 10x20 13x25 15x30 22x20 30x20 30x30 45x30 60x30
E5 5170 Basto grano 40 (A) — — — — — • • • •
E5 5175 Medio grano 80 (A) ) — • • • • • • • •
E5 5177 Medio grano 80 (A) — • • • • — • • —
E5 5180 Fino grano 150 (A) • • • • • • • • •
E5 5182 Fino grano 150 (A) — • • • • — — — —
E5 5185 Basto grano 36 (Z-COOL) — — — — — — • • •
E5 5190 Medio grano 80 (Z-COOL) — — — • • — • • •
E5 5192 Medio grano 80 (INOX) — — — — — — • — —
E5 5195 Fino grano 150 (Z-COOL) — — — • • — • • •
Unidad de embalaje: Piezas 25 25 25 25 25 25 25 10 10

Consulta los precios en nuestra web 773
