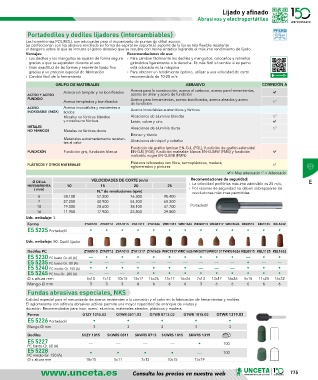

Page 775 - U148_CAT_BAJA

Lijado y afinado
Abrasivos y electroportátiles

Portadediles y dediles lijadores (intercambiables)
Las herramientas POLIROLL son adecuadas para el mecanizado de puntos de difícil acceso.
Se confeccionan con lija abrasiva enrollada en forma de espiral en soporte.El soporte de la lija es tela flexible resistente
al desgarro sobre la que se incrusta el grano abrasivo que se recubre con resina sintética logrando el máx.imo rendimiento de lijado.
Ventajas: Recomendaciones de uso:
› Los dediles y los manguitos se ajustan de forma segura › Para cambiar fácilmente los dediles y manguitos, colocarlos y retirarlos

gracias a que se expanden durante el uso girándolos ligeramente a la derecha. Es más fácil el cambio si es perno
› Gran exactitud de las formas y excelente lijado fino está colocado en la máquina
gracias a un proceso especial de fabricación › Para obtener un rendimiento óptimo, utilizar a una velocidad de corte
› Cambio fácil de la herramienta recomendada de 10-20 m/s
GRUPO DE MATERIALES ABRASIVO CORINDÓN A
Aceros para la construcción, aceros al carbono, aceros para herramientas,
Aceros sin templar y no bonificados
ACERO Y ACERO aceros sin alear y acero de fundición
FUNDIDO Aceros para herramientas, aceros bonificados, aceros aleados y acero
Aceros templados y bonificados
de fundición
ACERO Aceros inoxidables y resistentes a
INOXIDABLE (INOX) ácidos Aceros inoxidables austeníticos y férricos
Metales no férricos blandos Aleaciones de aluminio blandas
y metales no férricos Latón, cobre y cinc
METALES Aleaciones de aluminio duras
NO FÉRRICOS Metales no férricos duros
Bronce y titanio
Materiales extremadamente resisten- Aleaciones de niquel y cobalto
tes al calor
Fundición de grafito laminar EN-GJL (FGL), fundición de grafito esferoidal
FUNDICIÓN Fundición gris, fundición blanca EN-GJS (FGE), fundición maleable blanca EN-GJMW (FMB) y fundición
maleable negra EN-GJMB (FMN)
Plásticos reforzados con fibra, termoplásticos, madera,
PLÁSTICOS Y OTROS MATERIALES
aglomerados y pinturas
= Muy adecuado = Adecuado
VELOCIDADES DE CORTE (m/s) Recomendaciones de seguridad:
Ø DE LA E
HERRAMIENTA 10 15 20 25 › La velocidad periférica máx.ima admisible es 25 m/s.
( mm) › Por razones de seguridad no deben sobrepasarse las
N.º de revoluciones (rpm) revoluciones máx.imas permitidas.
5 38.100 57.200 76.300 95.400
7 27.200 40.900 54.500 68.200
10 19.000 28.600 38.100 47.700 Portadedil
16 11.900 17.900 23.800 29.800
Uds. embalaje: 5
Forma ZYA0510 ZYA0712 ZYA1015 ZYA1317 ZYA1626 WRC1317 WRC1626 WKG0713 WKG1317 WKG1626 KEL0515 KEL1125 KEL1632
E5 5225 Portadedil • • • • • • • • • • • • •
Uds. embalaje: 50. Dedil lijador

Dediles PC ZYA0510 ZYA0712 ZYA1015 ZYA1317 ZYA1626 WRC1317 WRC1626WKG0713WKG1317WKG1626 KEL0515 KEL1125 KEL1632
E5 5230 PC basto-Gr. 60 (A) — • • • • • • • • • — • •
E5 5235 PC basto-Gr. 80 (A) • — — — — — — — — — • — —
E5 5240 PC medio-Gr. 150 (A) • • • • • • • — — — • • •
E5 5245 PC fino-Gr. 280 (A) — — — • • • • • • • • • •
Ø x altura mm 5x10 7x12 10x15 13x17 16x26 13x17 16x26 7x13 13x17 16x26 5x15 11x25 16x32
Mango Ø mm 3 3 3 6 6 6 6 3 6 6 6 6 6
Fundas abrasivas especiales, NKS
Calidad especial para el mecanizado de aceros resistentes a la corrosión y el calor en la fabricación de herramientas y moldes.
El aglomerante con aditivos abrasivos activos permite una mayor capacidad de arranque de virutas y
duración. Recomendados para inox, acero, aluminio, materiales aleados, plásticos y madera.
Forma GTZY 1015.03 GTWR 0511.03 GTWR 0713.03 GTWR 1015.03 GTWR 1319.03
E5 5226 Portadedil • • • • •
Mango Ø mm 3 3 3 3 3
Dediles SKZY 1015 SKWRS 0511 SKWRS 0713 SKWRS 1015 SKWRS 1319
E5 5227 — — — — • 100
PC basto-Gr. 60 (A)
E5 5228 • • • • — 100
PC medio-Gr. 150 (A)
Ø x altura mm 10x15 5x11 7x13 10x15 13x19

Consulta los precios en nuestra web 775
