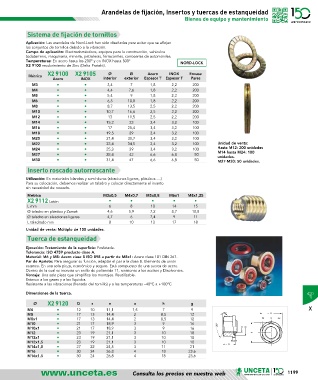

Page 1199 - U148_CAT_BAJA

Arandelas de fijación, Insertos y tuercas de estanqueidad
Bienes de equipo y mantenimiento

Sistema de fijación de tornillos
Aplicación: Las arandelas de Nord-Lock han sido diseñadas para evitar que se aflojen
los conjuntos de tornillos debido a la vibración.
Campo de aplicación: Electrodomésticos, equipos para la construcción, vehículos
todoterreno, maquinaria, minería, petroleras, ferrocarriles, carrocerías de automóviles.
Temperaturas: En acero hasta los 200º y en INOX hasta 500º NORD-LOCK
X2 9100 recubrimiento de Zinc (Delta Protekt).
Métrica X2 9100 X2 9105 Ø Ø Acero INOX Envase
Acero INOX interior exterior Espesor T Espesor T Pares
M3 • • 3,4 7 1,8 2,2 200
M4 • • 4,4 7,6 1,8 2,2 200
M5 • • 5,4 9 1,8 2,2 200
M6 • • 6,5 10,8 1,8 2,2 200
M8 • • 8,7 13,5 2,5 2,2 200
M10 • • 10,7 16,6 2,5 2,2 200
M12 • • 13 19,5 2,5 2,2 200
M14 • • 15,2 23 3,4 3,2 100
M16 • • 17 25,4 3,4 3,2 100
M18 • • 19,5 29 3,4 3,2 100
M20 • • 21,4 30,7 3,4 3,2 100
M22 • • 23,4 34,5 3,4 3,2 100 Unidad de venta:
M24 • • 25,3 39 3,4 3,2 100 Hasta M12: 200 unidades
M27 • • 28,4 42 6,6 6,8 50 M14 hasta M24: 100
unidades.
M30 • • 31,4 47 6,6 6,8 50 M27-M30: 50 unidades.
Inserto roscado autorroscante

Utilización: En materiales blandos y semi-duros (aleaciones ligeras, plásticos ....)
Para su colocación, debemos realizar un taladro y colocar directamente el inserto
sin necesidad de roscado.
Métrica M3x0,5 M4x0,7 M5x0,8 M6x1 M8x1,25
X2 9112 Latón • • • • •
L mm 6 8 10 14 15
Ø taladro en plástico y Zamak 4,6 5,9 7,2 8,7 10,8
Ø taladro en aleaciones ligeras 4,7 6 7,4 9 11
L taladrado mm 8 10 13 17 18
Unidad de venta: Múltiplo de 100 unidades.
Tuerca de estanqueidad

Ejecución: Tratamiento de la superficie: Fosfatada.
Tolerancia: ISO 4759 producto clase A.
Material: M6 y M8: Acero clase 8 ISO 898 a partir de M8x1: Acero clase 181 DIN 267.
Par de Apriete: Para asegurar su función, adaptar el par a la clase 8. Elemento de unión
estanco. En una sola pieza, económico y seguro. Está compuesto de una tuerca de acero.
Dentro de la cual se incrusta un anillo de poliamida 11, resistente a los aceites y Disolventes.
Ventaja: Una sola pieza que simplifica los montajes. Reutilizable.
Estanco a los gases y a los líquidos.
Resistente a las vibraciones (frenado del tornillo) y a las temperaturas –40ºC a +100ºC
Dimensiones de la tuerca.

Ø X2 9120 D s e a h g
M6 • 12 10 11,1 1,5 7 9 X
M8 • 17 13 14,4 2 8,5 12
M8x1 • 17 13 14,4 2 8,5 12
M10 • 21 17 18,9 3 9 16
M10x1 • 21 17 18,9 3 9 16
M12 • 23 19 21,1 3 10 18
M12x1 • 23 19 21,1 3 10 18
M12x1,5 • 23 19 21,1 3 10 18
M14x1,5 • 27 22 24,5 3 11 21
M16 • 30 24 26,8 4 18 23,6
M16x1,5 • 30 24 26,8 4 18 23,6

Consulta los precios en nuestra web 1199
