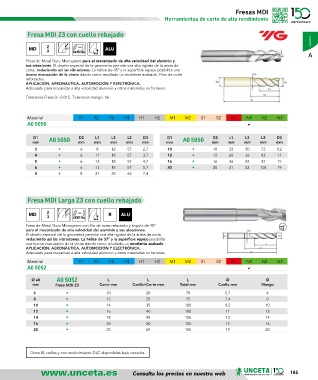

Page 185 - U148_CAT_BAJA

Fresas MDI
Herramientas de corte de alto rendimiento

Fresa MDI Z3 con cuello rebajado

MD Z 45º DIN ALU
3 6535-HA
A
Fresa de Metal Duro Micrograno para el mecanizado de alta velocidad del aluminio y
sus aleaciones. El diseño especial de la geometría permite una alta rigidez de la arista de
corte, reduciendo así las vibraciones. La hélice de 45º y la superficie espejo posibilita una
buena evacuación de la viruta dando como resultado un excelente acabado. Filos de corte
reforzados.
APLICACIÓN: AERONÁUTICA, AUTOMOCIÓN Y ELECTRÓNICA.
Adecuado para mecanizar a alta velocidad aluminio y otros materiales no ferrosos.
Tolerancia Fresa 0~-0.015. Tolerancia mango: h6

Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A0 5050 a

D1 A0 5050 D2 L1 L3 L2 D3 D1 A0 5050 D2 L1 L3 L2 D3
mm mm mm mm mm mm mm mm mm mm mm mm
3 • 6 8 12 57 2,7 10 • 10 22 30 72 9,2
4 • 6 11 18 57 3,7 12 • 12 26 36 83 11
5 • 6 13 18 57 4,7 16 • 16 36 42 92 15
6 • 6 13 18 57 5,7 20 • 20 41 52 104 19
8 • 8 21 25 63 7,4

Fresa MDI Larga Z3 con cuello rebajado

MD Z 3 37º 6535-HA R ALU
DIN
Fresa de Metal Duro Micrograno con filo de corte reforzado y ángulo de 90º
para el mecanizado de alta velocidad del aluminio y sus aleaciones.
El diseño especial de la geometría permite una alta rigidez de la arista de corte,
reduciendo así las vibraciones. La hélice de 37º y la superficie espejo posibilita
una buena evacuación de la viruta dando como resultado un excelente acabado.
APLICACIÓN: AERONÁUTICA, AUTOMOCIÓN Y ELECTRÓNICA.
Adecuado para mecanizar a alta velocidad aluminio y otros materiales no ferrosos.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A0 5052 a

Ø e8 A0 5052 L L L Ø Ø
mm Fresa MDI Z3 Corte mm Cuello+Corte mm Total mm Cuello mm Mango
6 • 10 20 75 5,7 6
8 • 12 25 75 7,4 8
10 • 14 35 100 9,2 10
12 • 16 40 100 11 12
14 • 18 45 125 13 14
16 • 20 50 125 15 16
20 • 25 65 150 19 20

Otros Ø, radios y con recubrimiento DLC disponibles bajo consulta.

Consulta los precios en nuestra web 185
