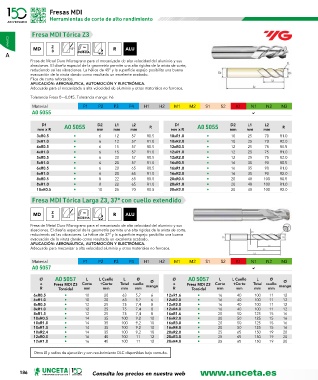

Page 186 - U148_CAT_BAJA

Fresas MDI
Herramientas de corte de alto rendimiento

Fresa MDI Tórica Z3

MD Z 3 45º DIN R ALU
A 6535-HA
Fresa de Metal Duro Micrograno para el mecanizado de alta velocidad del aluminio y sus
aleaciones. El diseño especial de la geometría permite una alta rigidez de la arista de corte,
reduciendo así las vibraciones. La hélice de 45º y la superficie espejo posibilita una buena
evacuación de la viruta dando como resultado un excelente acabado.
Filos de corte reforzados.
APLICACIÓN: AERONÁUTICA, AUTOMOCIÓN Y ELECTRÓNICA.
Adecuado para el mecanizado a alta velocidad de aluminio y otros materiales no ferrosos.
Tolerancia Fresa 0~-0.015. Tolerancia mango: h6
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A0 5055 a

D1 A0 5055 D2 L1 L2 R D1 A0 5055 D2 L1 L2 R
mm x R mm mm mm mm x R mm mm mm
3xR0.5 • 6 12 57 R0.5 10xR1.0 • 10 25 70 R1.0
3xR1.0 • 6 12 57 R1.0 10xR2.0 • 10 25 70 R2.0
4xR0.5 • 6 15 57 R0.5 12xR0.5 • 12 25 75 R0.5
4xR1.0 • 6 15 57 R1.0 12xR1.0 • 12 25 75 R1.0
5xR0.5 • 6 20 57 R0.5 12xR2.0 • 12 25 75 R2.0
5xR1.0 • 6 20 57 R1.0 16xR0.5 • 16 35 90 R0.5
6xR0.5 • 6 20 65 R0.5 16xR1.0 • 16 35 90 R1.0
6xR1.0 • 6 20 65 R1.0 16xR2.0 • 16 35 90 R2.0
8xR0.5 • 8 22 65 R0.5 20xR0.5 • 20 40 100 R0.5
8xR1.0 • 8 22 65 R1.0 20xR1.0 • 20 40 100 R1.0
10xR0.5 • 10 25 70 R0.5 20xR2.0 • 20 40 100 R2.0
Fresa MDI Tórica Larga Z3, 37º con cuello extendido

MD Z 37º DIN R ALU
3 6535-HA
Fresa de Metal Duro Micrograno para el mecanizado de alta velocidad del aluminio y sus
aleaciones. El diseño especial de la geometría permite una alta rigidez de la arista de corte,
reduciendo así las vibraciones. La hélice de 37º y la superficie espejo posibilita una buena
evacuación de la viruta dando como resultado un excelente acabado.
APLICACIÓN: AERONÁUTICA, AUTOMOCIÓN Y ELECTRÓNICA.
Adecuado para mecanizar a alta velocidad aluminio y otros materiales no ferrosos.

Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A0 5057 a

Ø A0 5057 L L Cuello L Ø Ø A0 5057 L L Cuello L Ø
x Fresa MDI Z3 Corte +Corte Total cuello Ø x Fresa MDI Z3 Corte +Corte Total cuello Ø
R Toroidal mm mm mm mm mango R Toroidal mm mm mm mm mango
6xR0.5 • 10 20 63 5,7 6 12xR1.6 • 16 40 100 11 12
6xR1.0 • 10 20 63 5,7 6 12xR2.0 • 16 40 100 11 12
8xR0.5 • 12 25 75 7,4 8 12xR3.0 • 16 40 100 11 12
8xR1.0 • 12 25 75 7,4 8 12xR4.0 • 16 40 100 11 12
8xR1.5 • 12 25 75 7,4 8 16xR1.6 • 20 50 125 15 16
10xR0.5 • 14 35 100 9,2 10 16xR2.0 • 20 50 125 15 16
10xR1.0 • 14 35 100 9,2 10 16xR3.0 • 20 50 125 15 16
10xR1.5 • 14 35 100 9,2 10 16xR4.0 • 20 50 125 15 16
10xR2.4 • 14 35 100 9,2 10 20xR2.0 • 25 65 150 19 20
12xR0.5 • 16 40 100 11 12 20xR3.0 • 25 65 150 19 20
12xR1.0 • 16 40 100 11 12 20xR4.0 • 25 65 150 19 20

Otros Ø y radios de ejecución y con recubrimiento DLC disponibles bajo consulta.
