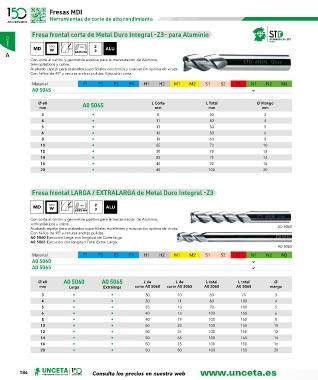

Page 184 - U148_CAT_BAJA

Fresas MDI
Herramientas de corte de alto rendimiento

Fresa frontal corta de Metal Duro Integral -Z3- para Aluminio

MD TIPO 45º DIN Z 3 ALU
W
A 6535-HA
Con corte al centro y geometría positiva para la mecanización de Aluminio,
termoplásticos y cobre.
Acabado espejo para acabados superficiales excelentes y evacuación óptima de viruta.
Con hélice de 45º y ranuras anchas pulidas. Ejecución corta.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A0 5045 a

Ø e8 A0 5045 L Corte L Total Ø Mango
mm mm mm mm
3 • 8 50 3
4 • 11 50 4
5 • 13 50 5
6 • 16 50 6
8 • 19 60 8
10 • 25 72 10
12 • 30 75 12
14 • 25 75 14
16 • 40 92 16
20 • 45 100 20

Fresa frontal LARGA / EXTRALARGA de Metal Duro Integral -Z3

MD TIPO 45º DIN Z ALU
W
6535-HA 3
Con corte al centro y geometría positiva para la mecanización de Aluminio,
termoplásticos y cobre.
Acabado espejo para acabados superficiales excelentes y evacuación óptima de viruta. A0 5060
Con hélice de 45º y ranuras anchas pulidas.
A0 5060 Ejecución Larga con longitud de Corte larga
A0 5065 Ejecución con longitud Total Extra- Larga.
A0 5065
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A0 5060 a
A0 5065 a

Ø e8 A0 5060 A0 5065 L de L de L total L total Ø
mm Larga Extralarga corte A0 5060 corte A0 5065 A0 5060 A0 5065 mango
3 • • 30 10 60 75 3
4 • • 30 11 60 100 4
5 • • 35 13 70 100 5
6 • • 40 13 100 150 6
8 • • 40 19 100 150 8
10 • • 50 22 100 150 10
12 • • 50 26 100 150 12
14 • • 50 65 100 165 14
16 • • 50 75 100 150 16
20 • • 50 80 100 150 20

184 Consulta los precios en nuestra web
