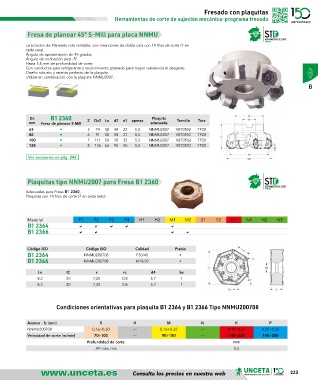

Fresado con plaquitas
Herramientas de corte de sujeción mecánica-programa fresado

Fresa de planear 45º S-Mill para placa NNMU

La solución de Planeado más rentable, con inserciones de doble cara con 14 filos de corte (7 en
cada cara).
Ángulo de aproximación de 45 grados.
Ángulo de inclinación axial -5º.
Hasta 5,5 mm de profundidad de corte.
Con conductos para refrigerante y recubrimiento plateado para mayor resistencia al desgaste.
Diseño robusto y asiento perfecto de la plaquita.
Utilizar en combinación con la plaquita NNMU2007.
B

Dc B1 2360 Plaquita
mm Fresa de planear S-Mill Z Dc2 Lo d2 d1 apmax adecuada Tornillo Torx
63 • 5 74 50 48 22 5,5 NNMU2007 VBT0512 TP20
80 • 6 91 50 58 27 5,5 NNMU2007 VBT0512 TP20
100 • 7 111 50 78 32 5,5 NNMU2007 VBT0512 TP20
125 • 8 136 63 90 40 5,5 NNMU2007 VBT0512 TP20

Ver accesorios en pág. 242

Plaquitas tipo NNMU2007 para Fresa B1 2360

Adecuadas para Fresa B1 2360.
Plaquitas con 14 filos de corte (7 en cada lado).

Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
B1 2364 a a a a a
B1 2366 a a a a

Código ISO Código ISO Calidad Precio
B1 2364 NNMU200708 P30/40 •
B1 2366 NNMU200708 M10/20 •

Le IC s rc d4 bs
8.2 20 7,25 0.8 5.7 1
8.2 20 7,25 0.8 5.7 1

Condiciones orientativas para plaquita B1 2364 y B1 2366 Tipo NNMU200708

Avance - fz [mm] S H M N K P
NNMU200708 0,16÷0,30 --- 0,16÷0,32 --- 0,18÷0,33 0,20÷0,36
Velocidad de corte [m/min] 70÷100 --- 90÷150 --- 140÷230 140÷250
Profundidad de corte mm
AP máx. mm 5,5
