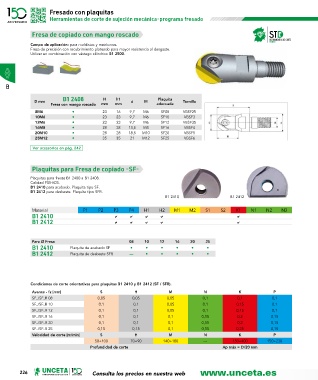

Fresado con plaquitas
Herramientas de corte de sujeción mecánica-programa fresado

Fresa de copiado con mango roscado

Campo de aplicación: para moldistas y matriceros.
Fresa de precisión con recubrimiento plateado para mayor resistencia al desgaste.
Utilizar en combinación con vástago cilíndrico B1 2500.

B

B1 2408 H h1 Plaquita
D mm d M Tornillo
Fresa con mango roscado mm mm adecuada
8M6 • 23 16 9,7 M6 SF08 VBSF25
10M6 • 23 23 9,7 M6 SF10 VBSF3
12M6 • 23 23 9,7 M6 SF12 VBSF35
16M8 • 28 28 13,5 M8 SF16 VBSF4
20M10 • 28 28 18,5 M10 SF20 VBSF5
25M12 • 35 35 21 M12 SF25 VBSF6

Ver accesorios en pág. 242

Plaquitas para Fresa de copiado -SF-

Plaquitas para fresas B1 2400 a B1 2408.
Calidad P05-K05.
B1 2410 para acabado. Plaquita tipo SF.
B1 2412 para desbaste. Plaquita tipo SFR.
B1 2410 B1 2412

Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
B1 2410 a a a a a
B1 2412 a a a a a

Para Ø Fresa 08 10 12 16 20 25
B1 2410 Plaquita de acabado SF • • • • • •
B1 2412 Plaquita de desbaste SFR — • • • • •

Condiciones de corte orientativas para plaquitas B1 2410 y B1 2412 (SF / SFR).
Avance - fz [mm] S H M N K P
SF../SF..R 08 0,05 0,05 0,05 0,1 0,1 0,1
SF../SF..R 10 0,1 0,1 0,05 0,1 0,15 0,1
SF../SF..R 12 0,1 0,1 0,05 0,1 0,15 0,1
SF../SF..R 16 0,1 0,1 0,1 0,15 0,2 0,15
SF../SF..R 20 0,1 0,1 0,1 0,15 0,2 0,15
SF../SF..R 25 0,15 0,15 0,1 0,15 0,25 0,15
Velocidad de corte [m/min] S H M N K P
50÷100 70÷90 140÷180 --- 150÷400 150÷230
Profundidad de corte Ap máx = D/20 mm
