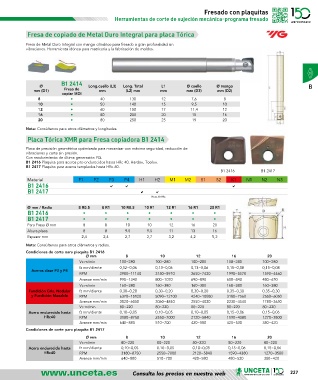

Fresado con plaquitas
Herramientas de corte de sujeción mecánica-programa fresado

Fresa de copiado de Metal Duro Integral para placa Tórica

Fresa de Metal Duro Integral con mango cilíndrico para fresado a gran profundidad sin
vibraciones. Herramienta idónea para matricería y la fabricación de moldes.

B1 2414
Ø Long.cuello (L3) Long. Total L1 Ø cuello Ø mango B
mm (D1) Fresa de mm (L2) mm mm mm (D3) mm (D2)
copiar MDI
8 • 40 130 12 7,6 8
10 • 50 140 15 9,5 10
12 • 60 150 17 11,4 12
16 • 80 200 20 15 16
20 • 80 250 25 19 20
Nota: Consúltenos para otros diámetros y longitudes.
Placa Tórica XMR para Fresa copiadora B1 2414

Placa de precisión geométrica optimizada para mecanizar con máxima seguridad, reducción de
vibraciones y corte sin presión.
Con recubrimiento de última generación YG.
B1 2416 Plaquita para aceros pre-endurecidos hasta HRc 40, Hardox, Toolox.
B1 2417 Plaquita para aceros templados hasta HRc 60.
B1 2416 B1 2417
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
B1 2416 a a a
B1 2417 a a
Hasta 60 HRc
Ø mm / Radio 8 R0.5 8 R1 10 R0.5 10 R1 12 R1 16 R1 20 R1
B1 2416 • • • • • • •
B1 2417 • • • • • • •
Para Fresa Ø mm 8 8 10 10 12 16 20
Altura placa 8 8 9.5 9.5 11 13 16
Espesor mm 2,4 2,4 2,7 2,7 3,2 4,2 5,2
Nota: Consúltenos para otros diámetros y radios.
Condiciones de corte para plaquita B1 2416
Ø mm 8 10 12 16 20
Vc m/min 100~280 100~280 100~280 100~280 100~280
fz mm/diente 0,12~0,06 0,13~0,06 0,13~0,06 0,15~0,08 0,15~0,08
Aceros clase P3 y P4
RPM 3980~11140 3180~8910 2650~7430 1990~5570 1590~4460
Avance mm/min 990~1340 800~1070 690~890 600~840 480~670
Vc m/min 160~380 160~380 160~380 160~380 160~380
Fundición Gris, Nodular fz mm/diente 0,30~0,20 0,30~0,20 0,30~0,20 0,35~0,30 0,35~0,30
y Fundición Maeable RPM 6370~15120 5090~12100 4240~10080 3180~7560 2550~6050
Avance mm/min 3820~6050 3060~4840 2550~4030 2230~4540 1780~3630
Vc m/min 80~220 80~220 80~220 80~220 80~220
Acero endurecido hasta fz mm/diente 0,10~0,05 0,10~0,05 0,10~0,05 0,15~0,06 0,15~0,06
HRc40 RPM 3180~8750 2550~7000 2120~5840 1590~4380 1270~3500
Avance mm/min 640~880 510~700 420~580 420~530 380~420
Condiciones de corte para plaquita B1 2417
Ø mm 8 10 12 16 20
Vc m/min 80~220 80~220 80~220 80~220 80~220
Acero endurecido hasta fz mm/diente 0,10~0,05 0.10~0,05 0,10~0,05 0,15~0,06 0,15~0,06
HRc40 RPM 3180~8750 2550~7000 2120~5840 1590~4380 1270~3500
Avance mm/min 640~880 510~700 420~580 480~530 380~420
