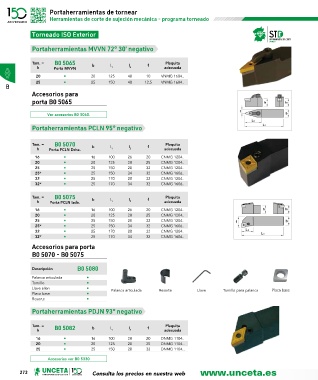

Page 272 - U148_CAT_BAJA

Portaherramientas de tornear
Herramientas de corte de sujeción mecánica - programa torneado

Torneado ISO Exterior

Portaherramientas MVVN 72° 30’ negativo

Tam. = B0 5065 b l l f Plaquita
h Porta MVVN 1 2 adecuada
20 • 20 125 48 10 VNMG 1604..
25 • 25 150 48 12,5 VNMG 1604..
B
Accesorios para
porta B0 5065

Ver accesorios B0 5060.

Portaherramientas PCLN 95° negativo

Tam. = B0 5070 Plaquita
h Porta PCLN Dcha. b l 1 l 2 f adecuada
16 • 16 100 26 20 CNMG 1204..
20 • 20 125 28 25 CNMG 1204..
25 • 25 150 28 32 CNMG 1204..
25* • 25 150 34 32 CNMG 1606..
32 • 25 170 28 32 CNMG 1204..
32* • 25 170 34 32 CNMG 1606..

Tam. = B0 5075 b l l f Plaquita
h Porta PCLN Izda. 1 2 adecuada
16 • 16 100 26 20 CNMG 1204..
20 • 20 125 28 25 CNMG 1204..
25 • 25 150 28 32 CNMG 1204..
25* • 25 150 34 32 CNMG 1606..
32 • 25 170 28 32 CNMG 1204..
32* • 25 170 34 32 CNMG 1606..
Accesorios para porta
B0 5070 - B0 5075

Descripción B0 5080
Palanca articulada •
Tornillo •
Llave allen • Palanca articulada Resorte Llave Tornillo para palanca Placa base
Placa base •
Resorte •

Portaherramientas PDJN 93° negativo

Tam. = B0 5082 b l l f Plaquita
h 1 2 adecuada
16 • 16 100 28 20 DNMG 1104..
20 • 20 125 28 25 DNMG 1104..
25 • 25 150 28 32 DNMG 1104..
Accesorios ver B0 5330
