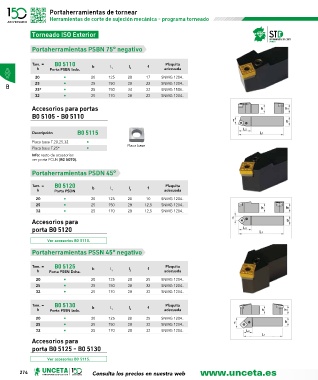

Page 274 - U148_CAT_BAJA
P. 274

Portaherramientas de tornear
                   Herramientas de corte de sujeción mecánica - programa torneado

             Torneado ISO Exterior

             Portaherramientas PSBN 75° negativo


             Tam. =    B0 5110     b      l      l      f     Plaquita
               h    Porta PSBN Izda.      1      2            adecuada
              20         •         20    125    28     17    SNMG 1204..
   B          25         •         25    150    28     22    SNMG 1204..
              25*        •         25    150    34     22    SNMG 1506..
              32         •         25    170    28     22    SNMG 1204..
             Accesorios para portas
             B0 5105 - B0 5110


             Descripción      B0 5115
             Placa base T.20,25,32  •
             Placa base T.25*    •              Placa base
             Info: resto de accesorios
             ver porta PCLN (B0 5070).

             Portaherramientas PSDN 45°

             Tam. =    B0 5120     b      l      l      f     Plaquita
               h     Porta PSDN           1      2            adecuada
              20         •         20    125    28     10    SNMG 1204..
              25         •         25    150    28     12,5  SNMG 1204..
              32         •         25    170    28     12,5  SNMG 1204..
             Accesorios para
             porta B0 5120

                   Ver accesorios B0 5115.
             Portaherramientas PSSN 45° negativo


             Tam. =    B0 5125     b      l      l      f     Plaquita
               h   Porta PSSN Dcha.       1      2            adecuada
              20         •         20    125    28     25    SNMG 1204..
              25         •         25    150    28     32    SNMG 1204..
              32         •         25    170    28     32    SNMG 1204..

             Tam. =    B0 5130     b      l      l      f     Plaquita
               h    Porta PSSN Izda.      1      2            adecuada
              20         •         20    125    28     25    SNMG 1204..
              25         •         25    150    28     32    SNMG 1204..
              32         •         25    170    28     32    SNMG 1204..
             Accesorios para
             porta B0 5125 - B0 5130
                   Ver accesorios B0 5115.

        274                        Consulta los precios en nuestra web
