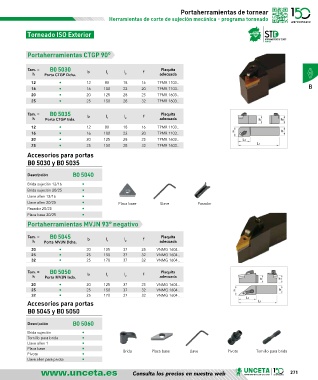

Page 271 - U148_CAT_BAJA

Portaherramientas de tornear
Herramientas de corte de sujeción mecánica - programa torneado

Torneado ISO Exterior

Portaherramientas CTGP 90°

Tam. = B0 5030 b l l f Plaquita
h Porta CTGP Dcha. 1 2 adecuada
12 • 12 80 18 16 TPMR 1103..
16 • 16 100 22 20 TPMR 1103.. B
20 • 20 125 28 25 TPMR 1603..
25 • 25 150 28 32 TPMR 1603..

Tam. = B0 5035 Plaquita
h Porta CTGP Izda. b l 1 l 2 f adecuada
12 • 12 80 18 16 TPMR 1103..
16 • 16 100 22 20 TPMR 1103..
20 • 20 125 28 25 TPMR 1603..
25 • 25 150 28 32 TPMR 1603..
Accesorios para portas
B0 5030 y B0 5035

Descripción B0 5040
Brida sujeción 12/16 •
Brida sujeción 20/25 •
Llave allen 12/16 •
Llave allen 20/25 • Placa base Llave Pasador
Pasador 20/25 •
Placa base 20/25 •
Portaherramientas MVJN 93° negativo

Tam. = B0 5045 b l l f Plaquita
h Porta MVJN Dcha. 1 2 adecuada
20 • 20 125 37 25 VNMG 1604..
25 • 25 150 37 32 VNMG 1604..
32 • 25 170 37 32 VNMG 1604..
Tam. = B0 5050 b l l f Plaquita
h Porta MVJN Izda. 1 2 adecuada
20 • 20 125 37 25 VNMG 1604..
25 • 25 150 37 32 VNMG 1604..
32 • 25 170 37 32 VNMG 1604..
Accesorios para portas
B0 5045 y B0 5050

Descripción B0 5060
Brida sujeción •
Tornillo para brida •
Llave allen 1 •
Placa base • Brida Placa base Llave Pivote Tornillo para brida
Pivote •
Llave allen para pivote •

Consulta los precios en nuestra web 271
