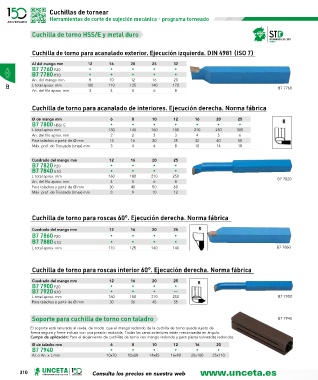

Page 310 - U148_CAT_BAJA

Cuchillas de tornear
Herramientas de corte de sujeción mecánica - programa torneado

Cuchilla de torno HSS/E y metal duro

Cuchilla de torno para acanalado exterior. Ejecución izquierda. DIN 4981 (ISO 7)

Al del mango mm 12 16 20 25 32
B7 7760 P20 • • • • •
B7 7780 K10 • • • • •
An. del mango mm 8 10 12 16 20
B L total aprox. mm 100 110 125 140 170 B7 7760
An. del filo aprox. mm 3 4 5 6 8

Cuchilla de torno para acanalado de interiores. Ejecución derecha. Norma fábrica

Ø de mango mm 6 8 10 12 16 20 25
B7 7800 HSS/ E • • • • • • •
L total aprox mm 130 140 160 180 210 250 300
An. del filo aprox. mm 2 2 3 3 4 5 6
Para taladros a partir de Ø mm 13 16 20 25 32 40 50
Máx. prof. de Tronzado (tmax) mm 3 4 6 8 10 14 18

Cuadrado del mango mm 12 16 20 25
B7 7820 P20 • • • •
B7 7840 K10 • • • •
L total aprox. mm 160 180 210 250 B7 7820
An. del filo aprox. mm 4 5 6 8
Para taladros a partir de Ø mm 30 40 50 60
Máx. prof. de Tronzado (tmax) mm 8 9 10 12

Cuchilla de torno para roscas 60°. Ejecución derecha. Norma fábrica

Cuadrado del mango mm 12 16 20 25
B7 7860 P20 • • • •
B7 7880 K10 • • • •
L total aprox. mm 110 125 140 140 B7 7860

Cuchilla de torno para roscas interior 60°. Ejecución derecha. Norma fábrica

Cuadrado del mango mm 12 16 20 25
B7 7900 P20 • • • •
B7 7920 K10 • • • —
L total aprox. mm 160 180 210 250 B7 7900
Para taladros a partir de Ø mm 30 36 45 55

Soporte para cuchilla de torno con taladro B7 7940
El soporte está ranurado al revés, de modo que el mango redondo de la cuchilla de torno queda sujeto de
forma segura y firme incluso con una presión reducida. Todas las caras exteriores están mecanizadas en ángulo.
Campo de aplicación: Para el alojamiento de cuchillas de torno con mango redondo y para piezas torneadas redondas.
Ø de taladro mm 6 8 10 12 16 20
B7 7940 • • • • • •
Al. o An. x L mm 10x70 12x80 14x85 16x90 20x100 25x110
