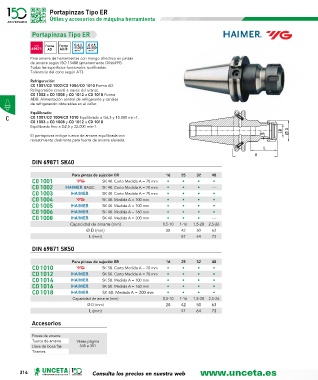

Page 314 - U148_CAT_BAJA

Portapinzas Tipo ER
Útiles y accesorios de máquina herramienta

Portapinzas Tipo ER

DIN Forma Forma G 6,3 G 2,5
69871 AD AD/B 15.000 22.000
min -1
min -1
Para amarre de herramientas con mango cilíndrico en pinzas
de amarre según ISO 15488 (anteriormente DIN6499).
Todas las superficies funcionales rectificadas.
Tolerancia del cono según AT3.
Refrigeración:
C0 1001/C0 1002/C0 1004/C0 1010 Forma AD:
Refrigeración central a través del tirante.
C0 1002 a C0 1008 y C0 1012 a C0 1018 Forma
ADB: Alimentación central de refrigerante y canales
de refrigeración obturables en el collar.
Equilibrado:
C C0 1001/C0 1004/C0 1010 Equilibrado a G6,3 y 15.000 min-1.
C0 1003 a C0 1008 y C0 1012 a C0 1018
Equilibrado fino a G2,5 y 22.000 min-1.
El portapinzas incluye tuerca de amarre equilibrada con
revestimiento deslizante para fuerza de amarre elevada.

DIN 69871 SK40

Para pinzas de sujeción ER 16 25 32 40
C0 1001 SK 40. Corto Medida A = 70 mm • • • •
C0 1002 BASIC SK 40. Corto Medida A = 70 mm • • • —
C0 1003 SK 40. Corto Medida A = 70 mm • • • •
C0 1004 SK 40. Medida A = 100 mm • • • •
C0 1005 SK 40. Medida A = 100 mm • • • •
C0 1006 SK 40. Medida A = 160 mm • • • •
C0 1008 SK 40. Medida A = 200 mm • • • —
Capacidad de amarre (mm) 0,5-10 1-16 1,5-20 2,5-26
Ø D (mm) 28 42 50 63
L (mm) 57 64 73

DIN 69871 SK50

Para pinzas de sujeción ER 16 25 32 40
C0 1010 SK 50. Corto Medida A = 70 mm • • • •
C0 1012 SK 50. Corto Medida A = 70 mm • • • •
C0 1014 SK 50. Medida A = 100 mm • • • •
C0 1016 SK 50. Medida A = 160 mm • • • •
C0 1018 SK 50. Medida A = 200 mm • • • •
Capacidad de amarre (mm) 0,5-10 1-16 1,5-20 2,5-26
Ø D (mm) 28 42 50 63
L (mm) 57 64 73

Accesorios

Pinzas de amarre
Tuerca de amarre Véase página
Llave de boca fija 345 a 351
Tirantes
