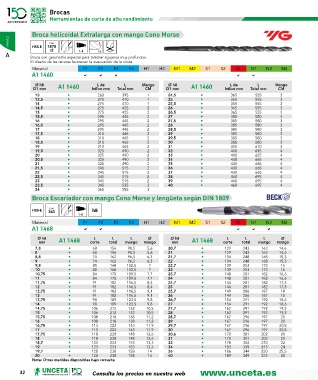

Page 32 - U148_CAT_BAJA

Brocas
Herramientas de corte de alto rendimiento

Broca helicoidal Extralarga con mango Cono Morse

DIN
HSS-E 1870 30º
/2 1-4 h8 118º
A Broca con geometría especial para taladrar agujeros muy profundos.
El diseño de las ranuras favorecen la evacuación de la viruta.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A1 1460 a a a a a

Ø h8 A1 1460 L de L Mango Ø h8 A1 1460 L de L Mango
D1 mm hélice mm Total mm CM D1 mm hélice mm Total mm CM
13 • 260 395 1 24,5 • 365 555 3
13,5 • 275 410 1 25 • 365 555 3
14 • 275 410 1 25,5 • 365 555 3
14,5 • 275 425 2 26 • 365 555 3
15 • 275 425 2 26,5 • 365 555 3
15,5 • 295 445 2 27 • 385 580 3
16 • 295 445 2 27,5 • 385 580 3
16,5 • 295 445 2 28 • 385 580 3
17 • 295 445 2 28,5 • 385 580 3
17,5 • 310 465 2 29 • 385 580 3
18 • 310 465 2 29,5 • 385 580 3
18,5 • 310 465 2 30 • 385 580 3
19 • 310 465 2 31 • 410 610 3
19,5 • 325 490 2 32 • 410 635 4
20 • 325 490 2 33 • 410 635 4
20,5 • 325 490 2 34 • 430 665 4
21 • 325 490 2 35 • 430 665 4
21,5 • 345 515 2 36 • 430 665 4
22 • 345 515 2 37 • 430 665 4
22,5 • 345 515 2 38 • 460 695 4
23 • 345 515 2 39 • 460 695 4
23,5 • 345 535 3 40 • 460 695 4
24 • 365 555 3
Broca Escariador con mango Cono Morse y lengüeta según DIN 1809

DIN
HSS-E 343 27º h8
1-4
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A1 1468 a a a a a
Ø h8 A1 1468 L L L Ø Ø h8 A1 1468 L L L Ø
mm corte total mango mango mm corte total mango mango
7,8 • 68 156 90,5 5,6 20,7 • 129 243 163 14,6
8 • 68 156 90,5 5,6 21 • 129 243 163 14,6
8,8 • 74 162 96,5 6,3 21,7 • 134 248 168 15,3
9 • 74 162 96,5 6,3 22 • 134 248 168 15,3
9,8 • 80 168 102,5 7 22,7 • 139 253 173 16
10 • 80 168 102,5 7 23 • 139 253 173 16
10,75 • 84 175 109,5 7,7 23,7 • 148 281 182 16,6
11 • 84 175 109,5 7,7 24 • 148 281 182 16,6
11,75 • 91 182 116,5 8,4 24,7 • 144 281 182 17,3
12 • 91 182 116,5 8,4 25 • 144 281 182 17,3
12,75 • 91 182 116,5 9,1 25,7 • 149 286 187 18
13 • 91 182 116,5 9,1 26 • 149 286 187 18
13,75 • 98 189 123,5 9,8 26,7 • 154 291 192 18,6
14 • 98 189 123,5 9,8 27 • 154 291 192 18,6
14,75 • 106 212 132 10,5 27,7 • 162 291 192 19,3
15 • 106 212 132 10,5 28 • 162 291 192 19,3
15,75 • 108 218 138 11,2 28,7 • 167 296 197 20
16 • 108 218 138 11,2 29 • 167 296 197 20
16,75 • 113 223 143 11,9 29,7 • 167 296 197 20,5
17 • 113 223 143 11,9 30 • 167 296 197 20,5
17,75 • 118 228 148 12,6 30,6 • 170 301 202 21
18 • 118 228 148 12,6 31 • 170 301 202 21
18,7 • 123 233 153 13,3 32 • 178 334 210 22
19 • 123 233 153 13,3 34 • 183 339 215 24
19,7 • 128 238 158 14 36 • 186 344 220 25,5
20 • 128 238 158 14 40 • 189 349 225 28
Nota: Otras medidas disponibles bajo consulta
