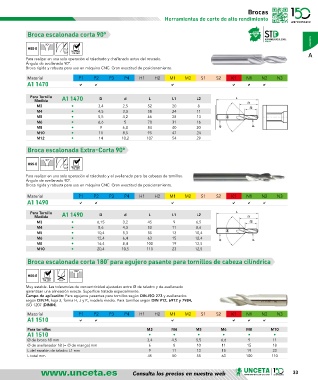

Brocas
Herramientas de corte de alto rendimiento

Broca escalonada corta 90º

90º
HSS-E 25º
30º NORMA A
TALLER
Para realizar en una sola operación el taladrado y chaflanado antes del roscado.
Ángulo de avellanado 90º.
Broca rígida y robusta para uso en máquina CNC. Gran exactitud de posicionamiento.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A1 1470 a a a a a a

Para Tornillo A1 1470
Medida D d L L1 L2
M3 • 3,4 2,5 52 20 8
M4 • 4,5 3,3 58 24 11
M5 • 5,5 4,2 66 28 13
M6 • 6,6 5 70 31 16
M8 • 9 6,8 84 40 20
M10 • 11 8,5 95 47 24
M12 • 14 10,2 107 54 29

Broca escalonada Extra-Corta 90º

90º
HSS-E 25º
30º NORMA
TALLER
Para realizar en una sola operación el taladrado y el avellanado para las cabezas de tornillos.
Ángulo de avellanado 90º.
Broca rígida y robusta para uso en máquina CNC. Gran exactitud de posicionamiento.
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A1 1490 a a a a a a

Para Tornillo A1 1490 D d L L1 L2
Medida
M3 • 6,15 3,2 45 9 6,5
M4 • 8,6 4,3 50 11 8,6
M5 • 10,4 5,3 55 13 10,4
M6 • 12,4 6,4 63 15 12,4
M8 • 16,4 8,4 100 19 12,5
M10 • 20,4 10,5 110 23 12,5

Broca escalonada corta 180 para agujero pasante para tornillos de cabeza cilíndrica
°
180º
HSS-E
NORMA
TALLER 118º
Muy estable. Las tolerancias de concentricidad ajustadas entre Ø de taladro y de avellanado
garantizan una alineación exacta. Superficie tratada especialmente.
Campo de aplicación: Para agujeros pasantes para tornillos según DIN-ISO 273 y avellanados
según DIN74, hoja 2, forma H, J y K, modelo medio. Para tornillos según DIN 912, 6912 y 7984,
ISO 1207 (DIN84).
Material P1 P2 P3 P4 H1 H2 M1 M2 S1 S2 K1 N1 N2 N3
A1 1510 a a a a a a

Para tornillos M3 M4 M5 M6 M8 M10
A1 1510 • • • • • •
Ø de broca h8 mm 3,4 4,5 5,5 6,6 9 11
Ø de avellanador h8 (= Ø de mango) mm 6 8 10 11 15 18
L del escalón de taladro L1 mm 9 11 13 15 19 23
L total mm 45 50 55 63 100 110

Consulta los precios en nuestra web 33
