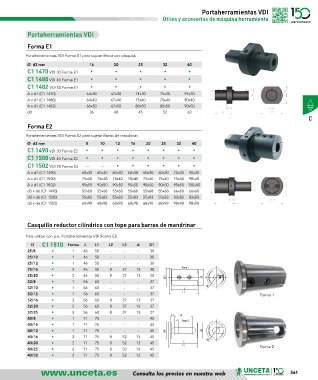

Page 361 - U148_CAT_BAJA

Portaherramientas VDI
Útiles y accesorios de máquina herramienta

Portaherramientas VDI

Forma E1
Portaherramientas VDI Forma E1 para sujetar Broca con plaquita.
Ø d2 mm 16 20 25 32 40
C1 1470 VDI 30 Forma E1 • • • • •
C1 1480 VDI 40 Forma E1 • • • • •
C1 1482 VDI 50 Forma E1 • • • • •
A x d1 (C1 1470) 64x30 67x30 71x30 75x30 95x30
A x d1 (C1 1480) 64x40 67x40 75x40 75x40 90x40
A x d1 (C1 1482) 66x50 67x50 80x50 80x50 90x50
d3 36 40 45 52 63
C
Forma E2

Portaherramientas VDI Forma E2 para sujetar Barras de mandrinar.
Ø d2 mm 8 10 12 16 20 25 32 40
C1 1490 VDI 30 Forma E2 • • • • • • • •
C1 1500 VDI 40 Forma E2 • • • • • • • •
C1 1502 VDI 50 Forma E2 — — • • • • • •
A x d1 (C1 1490) 60x30 60x30 60x30 60x30 60x30 60x30 75x30 90x30
A x d1 (C1 1500) 75x40 75x40 75x40 75x40 75x40 75x40 75x40 90x40
A x d1 (C1 1502) 90x50 90x50 90x50 90x50 90x50 90x50 90x50 100x50
d3 x d6 (C1 1490) 55x68 55x68 55x68 55x68 55x68 55x68 66x68 66x68
d3 x d6 (C1 1500) 55x83 55x83 55x83 55x83 55x83 55x83 83x83 83x83
d3 x d6 (C1 1502) 68x98 68x98 68x98 68x98 68x98 68x98 98x98 98x98

Casquillo reductor cilíndrico con tope para barras de mandrinar

Para utilizar con p.e. Portaherramientas VDI Forma E2.
D C1 1510 Forma L L1 L2 L3 A D1
25/8 • 1 46 50 - - - 30
25/10 • 1 46 50 - - - 30
25/12 • 1 46 50 - - - 30
25/16 • 2 46 50 8 27 13 30
25/20 • 2 46 50 8 27 13 30
32/8 • 1 56 60 - - - 37
32/10 • 1 56 60 - - - 37
32/12 • 1 56 60 - - - 37 Forma 1
32/16 • 2 56 60 8 37 13 37
32/20 • 2 56 60 8 37 13 37
32/25 • 2 56 60 8 37 13 37
40/8 • 1 71 75 - - - 45
40/10 • 1 71 75 - - - 45
40/12 • 1 71 75 - - - 45
40/16 • 2 71 75 8 52 13 45
40/20 • 2 71 75 8 52 13 45
40/25 • 2 71 75 8 52 13 45 Forma 2
40/32 • 2 71 75 8 52 13 45

Consulta los precios en nuestra web 361
