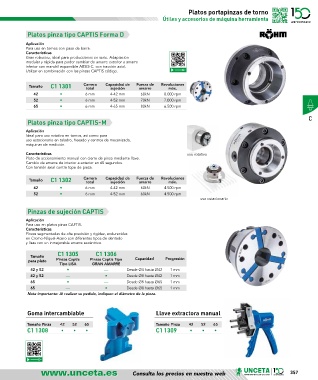

Page 357 - U148_CAT_BAJA

Platos portapinzas de torno
Útiles y accesorios de máquina herramienta

Platos pinza tipo CAPTIS Forma D

Aplicación
Para uso en tornos con paso de barra.
Características
Gran robustez, ideal para producciones en serie. Adaptación
modular y rápida para poder cambiar de amarre exterior a amarre
inferior con mandril expansible ABSIS-C. con tracción axial.
Utilizar en combinación con las pinzas CAPTIS código.

Tamaño C1 1301 Carrera Capacidad de Fuerza de Revoluciones
sujeción
total
máx.
amarre
42 • 6 mm 4-42 mm 60kN 8.000 rpm
52 • 6 mm 4-52 mm 70kN 7.000 rpm
65 • 6 mm 4-65 mm 80kN 6.500 rpm
C
Platos pinza tipo CAPTIS-M
Aplicación
Ideal para uso rotativo en tornos, así como para
uso estacionario en taladro, fresado y centros de mecanizado,
máquinas de medición.
Características uso rotativo
Plato de accionamiento manual con cierre de pinza mediante llave.
Cambio de amarre de interior a exterior en 60 segundos.
Con tensión axial contra tope de pieza.

Tamaño C1 1302 Carrera Capacidad de Fuerza de Revoluciones
amarre
total
sujeción
máx.
42 • 6 mm 4-42 mm 60kN 4.500 rpm
52 • 6 mm 4-52 mm 60kN 4.500 rpm
uso estacionario
Pinzas de sujeción CAPTIS
Aplicación
Para uso en platos pinza CAPTIS.
Características
Pinzas segmentadas de alta precisión y rigidez, endurecidas
en Cromo-Níquel-Acero con diferentes tipos de dentado
y lisas con un inmejorable amarre excéntrico.
C1 1305 C1 1306
Tamaño
para plato Pinzas Captis Pinzas Captis Tipo Capacidad Progresión
Tipo LISA GRAN AMARRE
42 y 52 • — Desde Ø4 hasta Ø42 1 mm
42 y 52 — • Desde Ø8 hasta Ø42 1 mm
65 • — Desde Ø5 hasta Ø65 1 mm
65 — • Desde Ø8 hasta Ø65 1 mm
Nota importante: Al realizar su pedido, indiquen el diámetro de la pinza.

Goma intercambiable Llave extractora manual

Tamaño Pinza 42 52 65 Tamaño Pinza 42 52 65
C1 1308 • • • C1 1309 • • •

Consulta los precios en nuestra web 357
