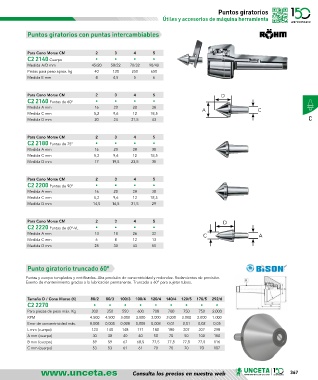

Page 367 - U148_CAT_BAJA

Puntos giratorios
Útiles y accesorios de máquina herramienta

Puntos giratorios con puntas intercambiables

Para Cono Morse CM 2 3 4 5
C2 2140 Cuerpo • • • •
Medida A/D mm 45/20 50/22 70/32 90/40
Piezas para peso aprox. kg 40 130 250 650
Medida E mm 4 4,5 5 6

Para Cono Morse CM 2 3 4 5
C2 2160 Puntas de 60º • • • •
Medida A mm 16 20 28 38
Medida C mm 5,2 9,6 12 18,5
Medida D mm 20 24 31,5 43 C

Para Cono Morse CM 2 3 4 5
C2 2180 Puntas de 75º • • • •
Medida A mm 16 20 28 38
Medida C mm 5,2 9,6 12 18,5
Medida D mm 17 19,5 23,5 35

Para Cono Morse CM 2 3 4 5
C2 2200 Puntas de 90º • • • •
Medida A mm 16 20 28 38
Medida C mm 5,2 9,6 12 18,5
Medida D mm 14,5 16,5 21,5 29

Para Cono Morse CM 2 3 4 5
C2 2220 Puntas de 60º-VL • • • •
Medida A mm 14 18 26 32
Medida C mm 6 8 12 13
Medida D mm 25 30 43 55

Punto giratorio truncado 60º

Puntas y cuerpo templados y rectificados. Alta precisión de concentricidad y redondez. Rodamientos de precisión.
Exento de mantenimiento gracias a la lubricación permanente. Truncado a 60º para sujetar tubos.

Tamaño D / Cono Morse (K) 80/2 80/3 100/3 100/4 120/4 140/4 120/5 170/5 292/6
C2 2270 • • • • • • • • •
Para piezas de peso máx. Kg 300 350 550 600 700 700 750 750 2.000
RPM 4.500 4.500 3.000 3.000 3.000 3.000 3.000 2.000 1.000
Error de concentricidad máx. 0,008 0,008 0,008 0,008 0,008 0,01 0,01 0,02 0,05
L mm (cuerpo) 123 140 148 171 180 180 207 207 298
A mm (cuerpo) 30 30 40 40 50 70 50 100 180
B mm (cuerpo) 59 59 67 68,5 77,5 77,5 77,5 77,5 116
C mm (cuerpo) 53 53 61 61 70 70 70 70 107
