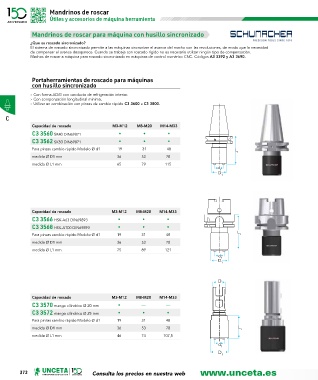

Page 372 - U148_CAT_BAJA

Mandrinos de roscar
Útiles y accesorios de máquina herramienta

Mandrinos de roscar para máquina con husillo sincronizado
¿Que es roscado sincronizado?
El sistema de roscado sincronizado permite a las máquinas sincronizar el avance del macho con las revoluciones, de modo que la necesidad
de compensar el avance desaparece. Cuando se trabaja con roscado rígido no es necesario utilizar ningún tipo de compensación.
Machos de roscar a máquina para roscado sincronizado en máquinas de control numérico CNC. Códigos A3 3392 y A3 3690.

Portaherramientas de roscado para máquinas
con husillo sincronizado
› Con forma AD/B con conducto de refrigeración interior.
› Con compensación longitudinal mínima.
› Utilizar en combinación con pinzas de cambio rápido C3 3600 a C3 3800.

C

Capacidad de roscado M3-M12 M8-M20 M14-M33
C3 3560 SK40 DIN69871 • • •
C3 3562 SK50 DIN69871 • • •
Para pinzas cambio rápido Modelo Ø d1 19 31 48 L 1
medida Ø D1 mm 36 53 78
medida Ø L1 mm 65 79 115
d 1
D
1

Capacidad de roscado M3-M12 M8-M20 M14-M33
C3 3566 HSK-A63 DIN69893 • • •
C3 3568 HSK-A100 DIN69893 • • •
L
Para pinzas cambio rápido Modelo Ø d1 19 31 48 1
medida Ø D1 mm 36 53 78
medida Ø L1 mm 75 89 121
d 1
D
1

D

Capacidad de roscado M3-M12 M8-M20 M14-M33
C3 3570 mango cilíndrico Ø 20 mm • — —
C3 3572 mango cilíndrico Ø 25 mm • • •
Para pinzas cambio rápido Modelo Ø d1 19 31 48
medida Ø D1 mm 36 53 78 L 1
medida Ø L1 mm 46 74 107,5
d
1
D
1

372 Consulta los precios en nuestra web
