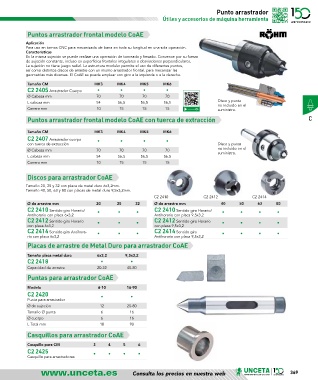

Page 369 - U148_CAT_BAJA

Punto arrastrador
Útiles y accesorios de máquina herramienta

Puntos arrastrador frontal modelo CoAE
Aplicación
Para uso en tornos CNC para mecanizado de barra en toda su longitud en una sola operación.
Características
En la misma sujeción se puede realizar una operación de torneado y fresado. Convence por su fuerza
de sujeción constante, incluso en superficies frontales irregulares o desviaciones perpendiculares.
La sujeción no tiene juego radial. La estructura modular permite el uso de diferentes puntos,
así como distintos discos de arrastre con un mismo arrastrador frontal, para mecanizar las
geometrías más diversas. El CoAE se puede emplear con giro a la izquierda o a la derecha.
Tamaño CM MK3 MK4 MK5 MK6
C2 2405 Arrastrador Cuerpo • • • •
Ø Cabeza mm 70 70 70 70
L cabeza mm 54 56,5 56,5 56,5 Disco y punta
no incluido en el
Carrera mm 10 15 15 15 suministro.
Puntos arrastrador frontal modelo CoAE con tuerca de extracción C

Tamaño CM MK3 MK4 MK5 MK6
C2 2407 Arrastrador cuerpo • • • •
con tuerca de extracción Disco y punta
no incluido en el
Ø Cabeza mm 70 70 70 70
suministro.
L cabeza mm 54 56,5 56,5 56,5
Carrera mm 10 15 15 15
Discos para arrastrador CoAE
Tamaño 20, 25 y 32 con placa de metal duro 6x3,2mm.
Tamaño 40, 50, 63 y 80 con placas de metal duro 9,5x3,2mm.
C2 2410 C2 2412 C2 2414
Ø de arrastre mm 20 25 32 Ø de arrastre mm 40 50 63 80
C2 2410 Sentido giro Horario/ • • • C2 2410 Sentido giro Horario/ • • • •
Antihorario con placa 6x3,2 Antihorario con placa 9,5x3,2
C2 2412 Sentido giro Horario • • • C2 2412 Sentido giro Horario • • • •
con placa 6x3,2 con placa 9,5x3,2
C2 2414 Sentido giro Antihora- • • • C2 2414 Sentido giro • • • •
rio con placa 6x3,2 Antihorario con placa 9,5x3,2
Placas de arrastre de Metal Duro para arrastrador CoAE
Tamaño placa metal duro 6x3,2 9,5x3,2
C2 2418 • •
Capacidad de arrastre 20-32 40-80
Puntas para arrastrador CoAE

Modelo 6-10 16-90
C2 2420 • •
Punta para arrastrador
Ø de sujeción 12 25-80
Tamaño Ø punta 6 16
Ø cuerpo 6 16
L Total mm 10 90
Casquillos para arrastrador CoAE

Casquillo para CM 3 4 5 6
C2 2425 • • • •
Casquillo para arrastradores

Consulta los precios en nuestra web 369
