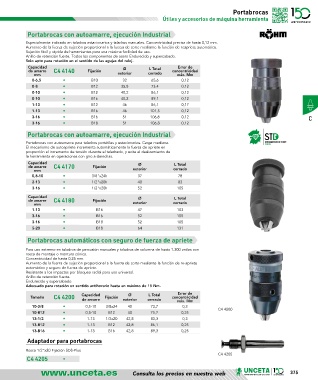

Page 375 - U148_CAT_BAJA

Portabrocas
Útiles y accesorios de máquina herramienta

Portabrocas con autoamarre, ejecución Industrial
Especialmente indicado en taladros estacionarios y taladros manuales. Concentricidad precisa de hasta 0,12 mm.
Aumento de la fuerza de sujeción proporcional a la fuerza de corte mediante la función de reapriete automático.
Sujeción fácil y rápida de herramientas para una máxima facilidad de uso.
Anillo de retención fuerte. Todos los componentes de acero Endurecido y supercabado.
Solo apto para rotación en el sentido de las agujas del reloj.
Capacidad Ø L Total Error de
de amarre C4 4140 Fijación concentricidad
mm exterior cerrado máx. Mm
0-6,5 • B10 32 65,6 0,12
0-8 • B12 35,8 73,4 0,12
0-10 • B12 40,2 86,1 0,12
0-10 • B16 40,2 89,1 0,12
1-13 • B12 46 86,1 0,17
1-13 • B16 46 101,5 0,12
3-16 • B16 51 106,8 0,12 C
3-16 • B18 51 106,8 0,12
Portabrocas con autoamarre, ejecución Industrial
Portabrocas con autoamarre para taladros portátiles y estacionarios. Carga mediana.
El mecanismo de autoapriete incrementa automáticamente la fuerza de apriete en
proporción al incremento de torsión durante el taladrado, y evite el deslizamiento de
la herramienta en operaciones con giro a derechas.
Capacidad Ø L Total
de amarre C4 4170 Fijación
mm exterior cerrado
0,8-10 • 3/8"x24h 37 78
2-13 • 1/2"x20h 40 83
3-16 • 1/2"x20h 52 105
Capacidad Ø L Total
de amarre C4 4180 Fijación
mm exterior cerrado
1-13 • B16 47 103
3-16 • B16 52 105
3-16 • B18 52 105
5-20 • B18 64 131
Portabrocas automáticos con seguro de fuerza de apriete

Para uso extremo en taladros de percusión manuales y taladros de columna de hasta 1.300 vatios con
rosca de montaje o montura cónica.
Concentricidad de hasta 0,25 mm.
Aumento de la fuerza de sujeción proporcional a la fuerza de corte mediante la función de re-apriete
automático y seguro de fuerza de apriete.
Resistente a los impactos por bloqueo radial para uso universal.
Anillo de retención fuerte.
Endurecido y supercabado.
Adecuado para rotación en sentido antihorario hasta un máximo de 15 Nm.
Error de
L Total
Ø
Tamaño C4 4200 Capacidad Fijación exterior cerrado concentricidad
de amarre
máx. Mm
10-3/8 • 0,5-10 3/8x24 40 73,7 0,3 C4 4200
10-B12 • 0,5-10 B12 40 75,7 0,25
13-1/2 • 1-13 1/2x20 42,8 83,3 0,3
13-B12 • 1-13 B12 42,8 86,1 0,25
13-B16 • 1-13 B16 42,8 89,3 0,25
Adaptador para portabrocas
Rosca 1/2”x20 Fijación SDS-Plus
C4 4205
C4 4205 •

Consulta los precios en nuestra web 375
