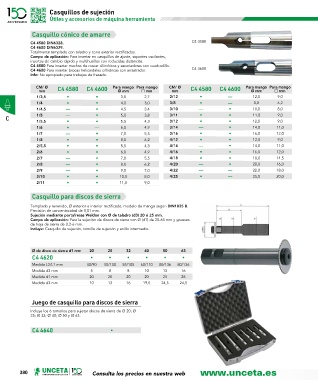

Page 380 - U148_CAT_BAJA

Casquillos de sujeción
Útiles y accesorios de máquina herramienta

Casquillo cónico de amarre
C4 4580 DIN6328. C4 4580
C4 4600 DIN6329.
Totalmente templado con taladro y cono exterior rectificados.
Campo de aplicación: Para insertar en casquillos de ajuste, soportes oscilantes,
insertos de cambio rápido y multihusillos con reducidas distancias.
C4 4580 Para insertar machos de roscar cilíndricos y escariadores con cuadradillo.
C4 4600 Para insertar brocas helicoidales cilíndricas con arrastrador. C4 4600
Info: No apropiado para trabajos de fresado.

CM/ Ø C4 4580 C4 4600 Para mango Para mango CM/ Ø C4 4580 C4 4600 Para mango Para mango
mm Ø mm n mm mm Ø mm n mm
1/3,5 • • 3,5 2,7 2/12 • — 12,0 9,0
1/4 • • 4,0 3,0 3/8 • — 8,0 6,2
1/4,5 — • 4,5 3,4 3/10 — • 10,0 8,0
C 1/5 — • 5,0 3,8 3/11 • • 11,0 9,0
1/5,5 • • 5,5 4,3 3/12 • • 12,0 9,0
1/6 • — 6,0 4,9 3/14 — • 14,0 11,0
1/7 — • 7,0 5,5 3/16 • • 16,0 12,0
1/8 • • 8,0 6,2 4/12 • • 12,0 9,0
2/5,5 • • 5,5 4,3 4/14 — • 14,0 11,0
2/6 • • 6,0 4,9 4/16 • • 16,0 12,0
2/7 — • 7,0 5,5 4/18 • • 18,0 14,5
2/8 — • 8,0 6,2 4/20 — • 20,0 16,0
2/9 — • 9,0 7,0 4/22 — — 22,0 18,0
2/10 • • 10,0 8,0 4/25 • — 25,0 20,0
2/11 • • 11,0 9,0
Casquillo para discos de sierra

Templado y revenido, Ø exterior e interior rectificado, modelo de mango según DIN1835 B.
Precisión de concentricidad de 0,01 mm.
Sujeción mediante portafresas Weldon con Ø de taladro (d3) 20 ó 25 mm.
Campo de aplicación: Para la sujeción de discos de sierra con Ø (d1) de 20-63 mm y gruesos
de hoja de sierra de 0,2-6 mm.
Incluye: Casquillo de sujeción, tornillo de sujeción y anillo intermedio.

Ø de disco de sierra d1 mm 20 25 32 40 50 63
C4 4620 • • • • • •
Medida L2/L1 mm 40/90 50/100 55/105 60/110 80/136 80/136
Medida d3 mm 5 8 8 10 13 16
Medida d1 mm 20 20 20 20 25 25
Medida d2 mm 10 13 16 19,5 24,5 24,5

Juego de casquillo para discos de sierra
Incluye los 6 tamaños para sujetar discos de sierra de Ø 20; Ø
25; Ø 32; Ø 40; Ø 50 y Ø 63.

C4 4640 •

380 Consulta los precios en nuestra web
