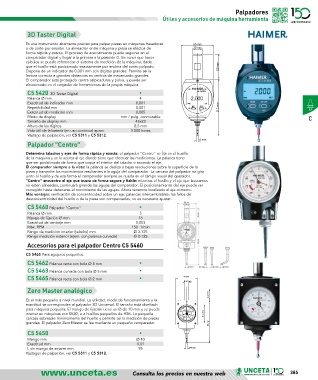

44 Palpadores
Útiles y accesorios de máquina herramienta

3D Taster Digital

Es una instrumento altamente preciso para palpar piezas en máquinas fresadoras 65 mm
o de corte por erosión. La alineación entre máquina y pieza se efectúa de 20 mm
forma rápida y exacta. El proceso de acercamiento puede seguirse en el
comparador digital y llegar a la primera a la posición 0. Sin tener que hacer
cálculos se puede referenciar el sistema de medición de la máquina, dado
que el husillo está posicionado exactamente por encima del canto palpado. 50 mm
Dispone de un indicador de 0,001 mm con dígitos grandes. Permite así la
lectura correcta a grandes distancias en centros de mecanizado grandes.
El comparador está protegido contra salpicaduras y polvo, y puede ser
almacenado en el cargador de herramientas de la propia máquina.
C5 5420 3D Taster Digital • 3D-TASTER
Palanca Ø mm 4 -2,000
Exactitud de indicador mm 0,001 mm set
Repetibilidad mm 0,001 MOD E ON/OFF 113 mm
Exactitud de medición mm 0,005 SET
Modo de display mm / pulg. conmutable C
Tamaño de display mm 45x23
Altura de los dígitos 8,5 mm
Vida útil de la batería (en uso continuo) aprox. 3.000 horas
Vástago de palpación, ver C5 5311 y C5 5312.
4 mm
Palpador “Centro”
Determina taladros y ejes de forma rápida y exacta: el palpador “Centro” se fija en el husillo
de la máquina y se le acerca al eje donde tiene que efectuar las mediciones. La palanca tiene
que ser posicionada de forma que toque el interior del taladro o tocando el eje.
El comparador siempre a la vista: la palanca se desliza a bajas revoluciones sobre la superficie de la
pieza y transmite los movimientos resultantes a la aguja del comparador. La carcasa del palpador no gira
junto al husillo y de esa forma el comparador siempre se queda en el campo visual del operador.
“Centro” encuentra el eje que busca de forma segura y fiable: mientras el husillo y el eje que buscamos
no estén alineados, continuará girando las agujas del comparador. El posicionamiento del eje puede ser
corregido hasta detenerse el movimiento de las agujas. Ahora tenemos localizado el eje correcto.
Más ventajas: verificación de concentricidad sobre un eje; palancas intercambiables; los fallos de
desconcentricidad del husillo o de la pieza son compensadas, no es necesario ajustar.

C5 5460 Palpador “Centro” •
Palanca Ø mm 5
Mango de fijación Ø mm 16
Exactitud de centraje mm 0,003
Máx. RPM 150 1/min
Rango de medición interior (taladro) mm Ø 3-125
Rango medición exterior (ejem. con palanca curvada) Ø 0-125
Accesorios para el palpador Centro C5 5460
C5 5465 Para agujeros pequeños.
C5 5462 Palanca recta con bola Ø 5 mm •
C5 5463 Palanca curvada con bola Ø 5 mm •
C5 5465 Palanca recta con bola Ø 2 mm •
Zero Master analógico

Es el más pequeño a nivel mundial. La utilidad, modo de funcionamiento y la
exactitud se corresponden al palpador 3D Universal. El tamaño está diseñado
para máquina pequeña. El mango de fijación tiene un Ø de 10 mm y se puede
montar en máquinas con SK30, o a husillos pequeños de HSK. La pequeña
carcasa sobresale mínimamente del husillo y permite así la medición de piezas
grandes. El palpador Zero Master se lee mediante un pequeño comparador.
C5 5450 •
Mango mm Ø 10
Exactitud mm 0,01
L sin mango de amarre mm 96
Vástagos de palpación, ver C5 5311 y C5 5312.
