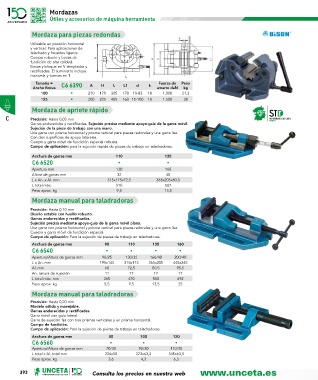

Mordazas
Útiles y accesorios de máquina herramienta

Mordaza para piezas redondas

Utilizable en posición horizontal
y vertical. Para aplicaciones de
taladrado y fresados ligeros.
Cuerpo robusto y bocas de
fundición de alta calidad.
Bocas y bloque en V templadas y
rectificadas. El suministro incluye
manivela y tuercas en T.
Tamaño = C6 6390 A H L L1 d k Fuerza de Peso
Ancho Bocas amarre daN kg
100 • 210 170 305 170 10-83 18 1.000 21,3
125 • 200 235 405 160 15-100 18 1.500 38
Mordaza de apriete rápido
C Precisión: Hasta 0,03 mm
Garras endurecidas y rectificadas. Sujeción precisa mediante apoyo-guía de la garra móvil.
Sujeción de la pieza de trabajo con una mano.
Una garra con prisma horizontal y prisma vertical para piezas redondas y una garra lisa.
Con dos superficies de apoyo laterales.
Cuerpo y garra móvil de fundición especial robusta.
Campo de aplicación: para la sujeción rápida de piezas de trabajo en taladradoras.

Anchura de garras mm 110 135
C6 6520 • •
Apertura mm 130 160
Altura de garras mm 32 40
L x An. x Al. mm 315x175x72,5 365x205x80,5
L total máx. 510 587
Peso aprox. kg 9,5 13,5
Mordaza manual para taladradoras

Precisión: Hasta 0,10 mm
Diseño estable con husillo robusto.
Garras endurecidas y rectificadas.
Sujeción precisa mediante apoyo-guía de la garra móvil plana.
Una garra con prisma horizontal y prisma vertical para piezas redondas y una garra lisa.
Cuerpo y garra móvil de fundición especial.
Campo de aplicación: Para la sujeción de piezas de trabajo en taladradoras.
Anchura de garras mm 90 110 135 160
C6 6540 • • • •
Apertura/Altura de garras mm 90/25 130/32 160/40 200/40
L x An. mm 195x145 315x175 365x205 445x245
Al. mm 60 72,5 80,5 95,5
An. ranura de sujeción 11 17 17 17
L total máx. mm 365 470 550 692
Peso aprox. kg 5,5 9,5 13,5 25
Mordaza manual para taladradoras
Precisión: Hasta 0,20 mm
Modelo sólido y manejable.
Garras endurecidas y rectificadas.
Garra móvil con guía lateral.
Garra de sujeción fija con tres prismas verticales y un prisma horizontal.
Cuerpo de fundición.
Campo de aplicación: Para la sujeción de piezas de trabajo en taladradoras.
Anchura de garras mm 80 100 120
C6 6560 • • •
Apertura/Altura de garras mm 70/30 92/30 110/30
L total x Al. total mm 234x58 272x63,5 345x63,5
Peso aprox. kg 3,6 4,3 6,3
