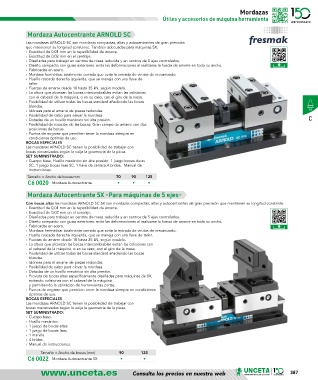

Page 387 - U148_CAT_BAJA

Mordazas
Útiles y accesorios de máquina herramienta

Mordaza Autocentrante ARNOLD SC
Las mordazas ARNOLD SC son mordazas compactas, altas y autocentrantes de gran precisión
que mantienen su longitud constante. También adecuadas para máquinas 5X.
› Exactitud de 0,01 mm en la repetibilidad de amarre.
› Exactitud de 0,02 mm en el centraje.
› Diseñadas para trabajar en centros de mesa reducida y en centros de 5 ejes controlados.
› Diseño compacto con guías exteriores: evita las deformaciones al realizarse la fuerza de amarre en todo su ancho.
› Fabricadas en acero.
› Mordaza hermética: totalmente cerrada que evita la entrada de virutas de mecanizado.
› Husillo roscado derecha izquierda, que se maneja con una llave de
taller.
› Fuerzas de amarre desde 10 hasta 35 kN, según modelo.
› La altura que alcanzan las bocas intercambiables evitan las colisiones
con el cabezal de la máquina, o en su caso, con el giro de la mesa.
› Posibilidad de utilizar todas las bocas standard añadiendo las bocas
blandas.
› Idóneas para el amarre de piezas redondas.
› Posibilidad de calzo para elevar la mordaza.
› Dotadas de un husillo mecánico sin alta presión. C
› Posibilidad de rotación de las bocas: Gran campo de amarre con dos
posiciones de bocas.
› Puntos de engrase que permiten tener la mordaza siempre en
condiciones óptimas de uso.
BOCAS ESPECIALES
Las mordazas ARNOLD SC tienen la posibilidad de trabajar con
bocas mecanizadas según lo exija la geometría de la pieza.
SET SUMINISTRADO:
› Cuerpo base, Husillo mecánico sin alta presión, 1 juego bocas duras
SC, 1 juego bocas lisas SC, 1 llave de carraca,4 bridas, Manual de
instrucciones.
Tamaño = Ancho de bocas mm 70 90 125
C6 0020 Mordaza Autocentrante • • •
Mordaza Autocentrante 5X -Para máquinas de 5 ejes-
Con bocas altas las mordazas ARNOLD SC 5X son mordazas compactas, altas y autocentrantes de gran precisión que mantienen su longitud constante.
› Exactitud de 0,01 mm en la repetibilidad de amarre.
› Exactitud de 0,02 mm en el centraje.
› Diseñadas para trabajar en centros de mesa reducida y en centros de 5 ejes controlados.
› Diseño compacto con guías exteriores: evita las deformaciones al realizarse la fuerza de amarre en todo su ancho.
› Fabricadas en acero.
› Mordaza hermética: totalmente cerrada que evita la entrada de virutas de mecanizado.
› Husillo roscado derecha izquierda, que se maneja con una llave de taller.
› Fuerzas de amarre desde 10 hasta 35 kN, según modelo.
› La altura que alcanzan las bocas intercambiables evitan las colisiones con
el cabezal de la máquina, o en su caso, con el giro de la mesa.
› Posibilidad de utilizar todas las bocas standard añadiendo las bocas
blandas.
› Idóneas para el amarre de piezas redondas.
› Posibilidad de calzo para elevar la mordaza.
› Dotadas de un husillo mecánico sin alta presión.
› Provista de bocas altas específicamente diseñadas para máquinas de 5X,
evitando colisiones con el cabezal de la máquina
y permitiendo la utilización de herramientas cortas.
› Puntos de engrase que permiten tener la mordaza siempre en condiciones
óptimas de uso.
BOCAS ESPECIALES
Las mordazas ARNOLD SC tienen la posibilidad de trabajar con
bocas mecanizadas según lo exija la geometría de la pieza.
SET SUMINISTRADO:
› Cuerpo base.
› Husillo mecánico.
› 1 juego de bocas altas.
› 1 juego de bocas lisas.
› 1 manilla.
› 4 bridas.
› Manual de instrucciones.
Tamaño = Ancho de bocas (mm) 90 125
C6 0022 Mordaza Autocentrante 5X • •

Consulta los precios en nuestra web 387
