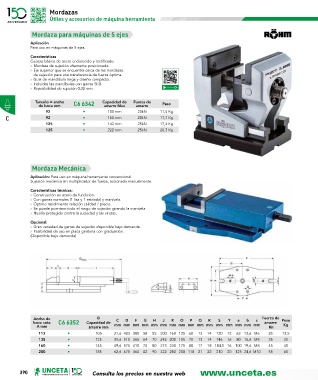

Page 390 - U148_CAT_BAJA

Mordazas
Útiles y accesorios de máquina herramienta

Mordaza para máquinas de 5 ejes
Aplicación
Para uso en máquinas de 5 ejes.
Características
Cuerpo básico de acero endurecido y rectificado.
› Mordaza de sujeción altamente posicionada.
› Eje superior que se encuentra cerca de las mordazas.
de sujeción para una transferencia de fuerza óptima.
› Guía de mandíbula larga y diseño compacto.
› Incluidas las mandíbulas con garras SKB.
› Repetibilidad de sujeción 0,02 mm.

Tamaño = ancho C6 6342 Capacidad de Fuerza de Peso
de boca mm amarre Max amarre
92 • 100 mm 20kN 11,5 Kg
C 92 • 160 mm 20kN 11,7 Kg
125 • 142 mm 25kN 17,4 Kg
125 • 222 mm 25kN 20,3 Kg

Mordaza Mecánica
Aplicación: Para uso en máquina herramienta convencional.
Sujeción mecánica sin multiplicador de fuerza, accionada manualmente.

Características técnicas:
› Construcción en acero de fundición.
› Con garras normales (1 lisa y 1 estriada) y manivela.
› Óptimo rendimiento relación calidad / precio.
› Se puede puentear todo el rango de sujeción girando la manivela.
› Husillo protegido contra la suciedad y las virutas.
Opcional:
› Gran variedad de garras de sujeción disponible bajo demanda.
› Posibilidad de uso en placa giratoria con graduación.
(Disponible bajo demanda)

Ancho de B C D F G H J K O P Q R S Y a b c Fuerza de Peso
boca cota C6 6352 Capacidad de amarre
A mm amarre mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Kn Kg
113 • 105 31,6 423 300 58 55 200 160 125 60 13 14 120 12 63 13,6 M6 25 13,5
135 • 125 39,6 510 365 64 70 242 200 155 70 13 14 146 16 80 15,6 M8 35 25
160 • 145 49,6 575 410 70 80 273 240 175 80 17 18 184,5 16 100 19,6 M8 45 40
200 • 185 62,6 675 460 82 90 322 280 200 118 21 22 210 20 125 24,6 M10 55 65
