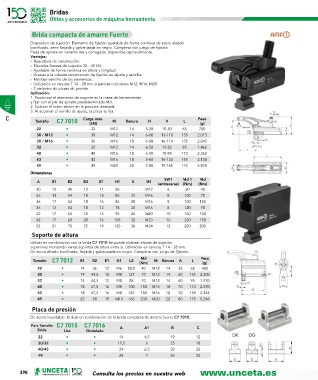

Page 398 - U148_CAT_BAJA

Bridas
Útiles y accesorios de máquina herramienta

Brida compacta de amarre Fuerte
Dispositivo de sujeción. Elemento de fijación ajustable de forma continua de acero aleado
bonificado, serie forjada y galvanizada en negro. Completo con juego de fijación.
Pieza de apriete en variante lisa y corrugada, disponible opcionalmente.
Ventajas:
› Baja altura de construcción.
› Elevadas fuerzas de sujeción 22 - 49 kN.
› Ajustable de forma continua en altura y longitud.
› Gracias a la robusta construcción de fijación es rápida y sencilla.
› Montaje sencillo de los elementos.
› Utilización en ranuras T 14 - 28 mm o paletas reticulares M12, M16, M20.
› 2 variantes de piezas de presión.
Aplicación:
1. Posicionar el elemento de soporte en la mesa de herramientas
y fijar con el par de apriete predeterminado Md.
2. Colocar el brazo tensor en la posición deseada.
3. Al accionar el tornillo de ajuste, la pieza se fija.
C Tamaño C7 7010 Carga máx. M Ranura H V L Peso
[kN]
[g]
22 • 22 M12 14 5-38 15-50 65 700
30 / M12 • 30 M12 14 6-68 13-110 135 2.013
30 / M16 • 30 M16 18 6-68 16-114 135 2.045
32 • 32 M12 14 6-50 12-82 95 1.462
40 • 40 M16 18 6-50 15-95 110 2.262
43 • 43 M16 18 5-80 16-134 155 3.158
49 • 49 M20 22 7-88 19-165 175 5.928
Dimensiones
SW1 Md 1 Md
A B1 B2 B3 E1 H1 K M1
(entrecaras) [Nm] [Nm]
30 13 45 13 11 58 - M12 6 50 40
36 13 54 18 13 85 25 M16 8 100 70
36 17 54 18 16 85 28 M16 8 100 150
36 13 54 18 12 78 20 M16 8 120 70
42 17 60 20 15 92 26 M20 10 150 150
42 17 60 20 16 105 32 M20 10 220 150
52 21 75 25 19 125 36 M24 12 220 200
Soporte de altura

Utilizar en combinación con la brida C7 7010 Se puede alcanzar alturas de sujeción
superiores montando varios soportes de altura entre si. Utilización en ranuras T 14 - 28 mm.
De acero aleado bonificado, forjada y galvanizada en negro. Completo con juego de fijación.
Tamaño C7 7012 B1 B2 E1 G1 L2 Md M Ranura A L Peso
[Nm] [g]
22 • 14 36 12 M6 58,5 40 M12 14 35 65 480
30 • 14 44,5 12 M8 127 70 M12 14 60 135 2.300
32 • 14 44,5 12 M8 88 70 M12 14 60 95 1.570
40 • 18 47,5 16 M8 100 150 M16 18 70 110 2.290
43 • 18 47,5 16 M8 145 150 M16 18 70 155 3.344
49 • 22 58 19 M10 165 200 M20 22 80 175 5.286

Placa de presión
De acero inoxidable. Utilizar en combinación de la brida compacta de amarre fuerte C7 7010.
Para Tamaño C7 7015 C7 7016 A A1 B C
Brida Lisa Ondulada
22 • • 14 4,5 19 12
30/32 • • 19,5 6 25 18
40/43 • • 24 6,5 30 20
49 • • 28 7 36 25
