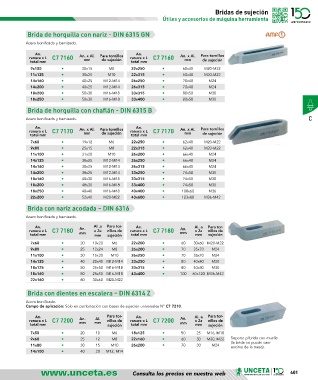

Page 401 - U148_CAT_BAJA

Bridas de sujeción
Útiles y accesorios de máquina herramienta

Brida de horquilla con nariz - DIN 6315 GN
Acero bonificado y barnizado.

An.
An.
ranura x L C7 7160 An. x Al. Para tornillos ranura x L C7 7160 An. x Al. Para tornillos
total mm mm de sujeción total mm mm de sujeción
9x100 • 30x15 M8 22x250 • 60x40 M20-M22
11x125 • 30x20 M10 22x315 • 60x40 M20-M22
14x160 • 40x25 M12-M14 26x250 • 70x40 M24
14x200 • 40x25 M12-M14 26x315 • 70x40 M24
18x200 • 50x30 M16-M18 33x315 • 80x50 M30
18x250 • 50x30 M16-M18 33x400 • 80x50 M30
Brida de horquilla con chaflán - DIN 6315 B

Acero bonificado y barnizado. C
An. An.
ranura x L C7 7170 An. x Al. Para tornillos ranura x L C7 7170 An. x Al. Para tornillos
total mm mm de sujeción total mm mm de sujeción
7x60 • 19x12 M6 22x250 • 62x40 M20-M22
9x80 • 25x15 M8 22x315 • 62x40 M20-M22
11x100 • 31x20 M10 26x200 • 66x40 M24
14x125 • 38x25 M12-M14 26x250 • 66x40 M24
14x160 • 38x25 M12-M14 26x315 • 66x40 M24
14x200 • 38x25 M12-M14 33x250 • 74x50 M30
18x160 • 48x30 M16-M18 33x315 • 74x50 M30
18x200 • 48x30 M16-M18 33x400 • 74x50 M30
18x250 • 48x40 M16-M18 40x400 • 100x60 M36
22x200 • 52x40 M20-M22 43x600 • 123x80 M36-M42
Brida con nariz acodada – DIN 6316

Acero bonificado y barnizado.
An. Al .a Para tor- An. Al. a Para tor-
ranura x L C7 7180 An. x 2a nillos de ranura x L C7 7180 An. x 2a nillos de
total mm mm mm sujeción total mm mm mm sujeción
7x60 • 20 10x20 M6 22x200 • 60 30x60 M20-M22
9x80 • 25 12x24 M8 26x200 • 70 35x70 M24
11x100 • 30 15x30 M10 26x250 • 70 35x70 M24
14x125 • 40 20x40 M12-M14 33x250 • 80 40x80 M30
18x125 • 50 25x50 M16-M18 33x315 • 80 40x80 M30
18x160 • 50 25x50 M16-M18 43x400 • 100 60x120 M36-M42
22x160 • 60 30x60 M20-M22

Brida con dientes en escalera – DIN 6314 Z
Acero bonificado.
Campo de aplicación: Sólo en combinación con bases de sujeción universales N° C7 7210.

An.
An.
ranura x L C7 7200 An. Al. Para tor- ranura x L C7 7200 An. Al. a Para tor-
x 2a
nillos de
nillos de
total mm mm mm sujeción total mm mm mm sujeción
7x50 • 20 10 M6 18x125 • 50 25 M16, M18
9x60 • 25 12 M8 22x160 • 60 30 M20, M22 Soporte p/brida con muelle
(la brida no puede caer
11x80 • 30 15 M10 26x200 • 70 30 M24 encima de la mesa).
14x100 • 40 20 M12, M14
Consulta los precios en nuestra web 401
