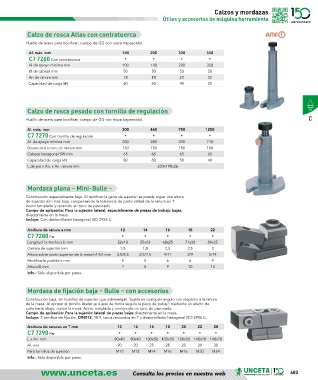

Calzos y mordazas
Útiles y accesorios de máquina herramienta

Calzo de rosca Atlas con contratuerca
Husillo de acero para bonificar; cuerpo de GG con rosca trapezoidal.

Al. máx. mm 140 200 320 550
C7 7260 Con contratuerca • • • •
Al de apoyo mínima mm 100 140 200 320
Ø de cabeza mm 50 50 50 50
An de ranura mm 18 18 22 22
Capacidad de carga kN 60 60 40 25

Calzo de rosca pesado con tornillo de regulación
Husillo de acero para bonificar; cuerpo de GG con rosca trapezoidal. C
Al. máx. mm 300 460 750 1250
C7 7270 Con tornillo de regulación • • • •
Al. de apoyo mínima mm 200 280 430 710
Distancia a centro de ranura mm 150 150 150 150
Cabeza hexagonal SW mm 65 65 65 65
Capacidad de carga kN 80 60 50 40
L de pie x An. x An. ranura mm 220x190x26

Mordaza plana – Mini-Bulle –

Construcción especialmente baja. Al rectificar la garra de sujeción se puede lograr una altura
de sujeción aún más baja, compensando la tolerancia de profundidad de la ranura en T.
Acero templado y revenido en tono de pavonado.
Campo de aplicación: Para la sujeción lateral, especialmente de piezas de trabajo bajas,
directamente en la mesa.
Incluye: Con destornillador hexagonal ISO 2936 C.

Anchura de ranura a mm 12 14 16 18 22
C7 7280 Par • • • • •
Longitud l x Anchura b mm 52x18 55x22 68x25 71x28 89x35
Carrera de sujeción mm 1,8 1,8 2,5 2,5 3
Altura sobre canto superior de la mesa h1/h2 mm 3,5/8,5 2,5/7,5 4/11 2/9 5/14
Rectificado posible x mm 5 5 6 6 9
Altura D mm 7 8 9 10 14
Info.: Sólo disponible por pares.

Mordaza de fijación baja – Bulle – con accesorios

Construcción baja, sin tornillos de sujeción que sobresalgan. Sujeta en cualquier ángulo con respecto a la ranura
de la mesa. Al apretar el tornillo lateral se sujeta de forma segura la pieza de trabajo mediante un efecto de
cuña hacia abajo, contra la mesa. Acero templado y envejecido en tono de pavonado.
Campo de aplicación: Para la sujeción lateral de placas bajas directamente en la mesa.
Incluye: 2 tornillos de fijación, DIN912, 10.9, tacos ranurados en T y destornillador hexagonal ISO 2936 C.
Anchura de ranuras en T mm 12 14 16 18 20 22 28
C7 7290 Par • • • • • • •
L x An. mm 80x40 80x40 100x50 100x50 100x50 140x78 140x78
Al. mm 20 20 25 25 25 30 30
Para tornillos de sujeción M10 M12 M14 M16 M16 M20 M24
Info.: Sólo disponible por pares.
