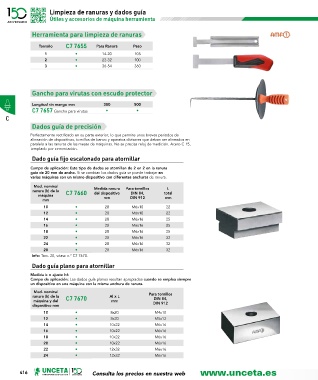

Limpieza de ranuras y dados guía
Útiles y accesorios de máquina herramienta

Herramienta para limpieza de ranuras

Tamaño C7 7655 Para Ranura Peso
1 • 14-20 105
2 • 22-32 100
3 • 36-54 360

Gancho para virutas con escudo protector

Longitud sin mango mm 300 500
C7 7657 Gancho para virutas • •
C
Dados guía de precisión

Perfectamente rectificado en su parte exterior, lo que permite unos breves periodos de
alineación de dispositivos, tornillos de banco y aparatos divisores que deban ser alineados en
paralelo a las ranuras de las mesas de máquinas. No se precisa reloj de medición. Acero C 15,
templado por cementación.
Dado guía fijo escalonado para atornillar
Campo de aplicación: Este tipo de dados se atornillan de 2 en 2 en la ranura
guía de 20 mm de ancho. Si se cambian los dados guía se puede trabajar en
varias máquinas con un mismo dispositivo con diferentes anchuras de ranura.
Med. nominal
L
ranura (h) de la C7 7660 Medida ranura Para tornillos total
DIN 84,
del dispositivo
máquina mm DIN 912 mm
mm
10 • 20 M6x10 22
12 • 20 M6x10 22
14 • 20 M6x16 25
16 • 20 M6x16 25
18 • 20 M6x16 25
22 • 20 M6x16 32
24 • 20 M6x16 32
28 • 20 M6x16 32
Info: Tam. 20, véase n.° C7 7670.
Dado guía plano para atornillar

Medida b = ajuste h6
Campo de aplicación: Los dados guía planos resultan apropiados cuando se emplea siempre
un dispositivo en una máquina con la misma anchura de ranura.
Med. nominal
ranura (h) de la C7 7670 Al x L Para tornillos
DIN 84,
máquina y del mm
dispositivo mm DIN 912
10 • 8x20 M4x10
12 • 8x20 M5x12
14 • 10x22 M6x16
16 • 10x22 M6x16
18 • 10x22 M6x16
20 • 10x22 M6x16
22 • 12x32 M6x16
24 • 12x32 M6x16
