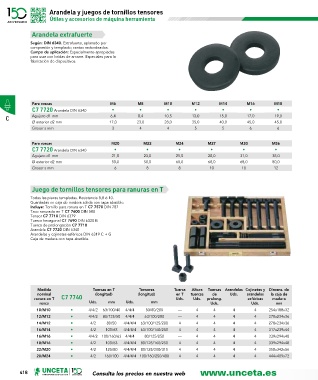

Page 418 - U148_CAT_BAJA

Arandela y juegos de tornillos tensores
Útiles y accesorios de máquina herramienta

Arandela extrafuerte
Según: DIN 6340. Extrafuerte, aplanado por
compresión y templado; cantos redondeados.
Campo de aplicación: Especialmente apropiadas
para usar con bridas de amarre. Especiales para la
fabricación de dispositivos.

Para roscas M6 M8 M10 M12 M14 M16 M18
C7 7720 Arandela DIN 6340 • • • • • • •
C Agujero d1 mm 6,4 8,4 10,5 13,0 15,0 17,0 19,0
Ø exterior d2 mm 17,0 23,0 28,0 35,0 40,0 45,0 45,0
Grosor s mm 3 4 4 5 5 6 6

Para roscas M20 M22 M24 M27 M30 M36
C7 7720 Arandela DIN 6340 • • • • • •
Agujero d1 mm 21,0 23,0 25,0 28,0 31,0 38,0
Ø exterior d2 mm 50,0 50,0 60,0 68,0 68,0 80,0
Grosor s mm 6 8 8 10 10 12

Juego de tornillos tensores para ranuras en T
Todas las piezas templadas. Resistencia 8,8 ó 10.
Guardadas en caja de madera sólida con tapa abatible.
Incluye: Tornillo para ranura en T C7 7570 DIN 787
Taco ranurado en T C7 7600 DIN 508
Tensor C7 7710 DIN 6379
Tuerca hexagonal C7 7690 DIN 6330 B
Tuerca de prolongación C7 7710
Arandela C7 7720 DIN 6340
Arandelas y cojinetes esféricos DIN 6319 C + G
Caja de madera con tapa abatible.

Medida Tuercas en T Tensores Tuerca Altura Tuercas Arandelas Cojinetes y Dimens. de
nominal (longitud) (longitud) en T tuercas de Uds. arandelas la caja de
ranura en T C7 7740 Uds. Uds. prolong. esféricas madera
rosca Uds. mm Uds. mm Uds. Uds. mm
10/M10 • 4/4/2 63/100/40 4/4/4 50/80/200 — 4 4 4 4 254x188x32
12/M12 • 4/4/2 80/125/50 4/4/4 63/100/200 — 4 4 4 4 278x234x36
14/M12 • 4/2 80/50 4/4/4/4 63/100/125/200 4 4 4 4 4 278x234x36
16/M14 • 4/2 100/63 4/4/4/4 63/100/160/250 4 4 4 4 4 317x239x44
16/M16 • 4/4/2 100/160/63 4/4/4 80/125/250 — 4 4 4 4 339x294x48
18/M16 • 4/2 100/63 4/4/4/4 80/125/160/250 4 4 4 4 4 339x294x48
22/M20 • 4/2 125/80 4/4/4/4 80/125/200/315 4 4 4 4 4 358x342x56
28/M24 • 4/2 160/100 4/4/4/4 100/160/250/400 4 4 4 4 4 444x409x72
